Açıklama

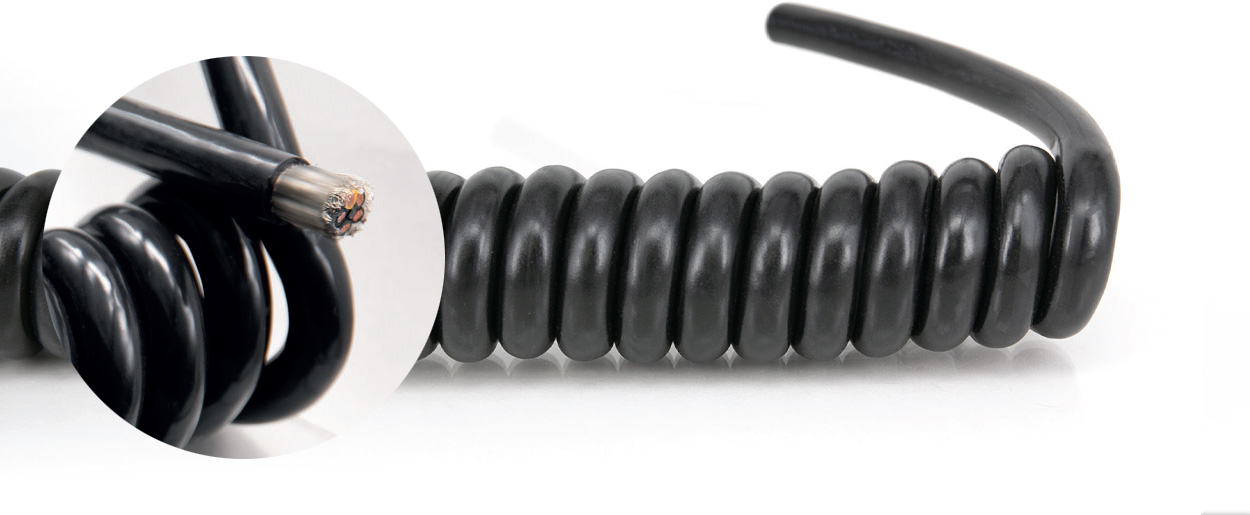

LIF12YD11Y TPE-E/PUR Spiral Kablo, çeşitli endüstriyel ve ticari uygulamalarda yüksek esneklik, dayanıklılık ve performans gerektiren ortamlarda kullanılması için özel olarak tasarlanmış bir kablodur. Bu kablo, özellikle hareketli makineler, robotik sistemler ve otomasyon uygulamaları için idealdir.
LIF12YD11Y TPE-E/PUR Spiral Kablo, yüksek kaliteli malzemeleri ve üstün tasarımı ile uzun ömürlü performans sunarak çeşitli endüstriyel uygulamalarda güvenle kullanılabilir.
Kablo Yapısı
| İletken | Esnek Bükülü Tavlı Bakır (IEC/EN 60228, VDE 0295) |
| Yalıtkan | TPE-E Bileşiği |
| Büküm | Katmanlar halinde |
| Dış Kılıf Renk | Siyah RAL9005 ve talep üzerine diğer renkler |
| Temel Renkler | DIN 47100’e göre renkli damarlar |
| Dış Kılıf | PUR (EN 50363-10-2) |
| Ayırıcı Bant | Tekstüre bant |
| Ekran | Kalaylı bakır tel sargı ekran |
| 2. Ayırıcı Bant | Tekstüre bant |
Teknik Özellikler
| Min. Bükülme Yarıçapı | Sabit: 8 x Kablo Çapı, Esnek: 15 x Kablo Çapı |
| Çalışma Gerilimi | 0,14-0,22 mm² 250 V ; 0,34 mm² ≥ 500 V |
| Test Gerilimi | 0,14-0,22 mm² 800 V ; 0,22-1 mm² 1200 V ;1,5-2,5 mm² 2500 V |
| İşletme Sıcaklığı | Sabit: -50 °C ........+90 °C, Esnek: -40 °C ........+80 °C |
| Alev Geciktiricilik | IEC/EN 60332-1-2 |
| Yağ Direnci | EN 50363-10-2 |
Teknik Tablolar
| Kablo MM2 | Kablo Çapı | Spir Çapı +/-10% |
|---|---|---|
| 2x0,14 | 4.2 | 13.27 |
| 3x0,14 | 4.3 | 13.48 |
| 4x0,14 | 4.6 | 14.12 |
| 5x0,14 | 5.1 | 15.19 |
| 7x0,14 | 5.4 | 17.98 |
| 12x0,14 | 6.8 | 23.11 |
| 2x0,25 | 4.6 | 14.12 |
| 3x0,25 | 5 | 14.98 |
| 4x0,25 | 5.4 | 17.98 |
| 5x0,25 | 5.7 | 18.62 |
| 7x0,25 | 6.1 | 19.47 |
| 12x0,25 | 7.9 | 25.47 |
| 16x0,25 | 8.8 | 29.53 |
| 2x0,34 | 5.4 | 17.98 |
| 3x0,34 | 5.7 | 18.62 |
| 4x0,34 | 6.1 | 19.47 |
| 5x0,34 | 6.5 | 20.33 |
| 7x0,34 | 7 | 23.54 |
| 12x0,34 | 9.1 | 30.17 |
| 16x0,34 | 10.4 | 35.1 |
| 2x0,5 | 6.5 | 20.33 |
| 3G0,5 | 6.8 | 23.11 |
| 4G0,5 | 7.2 | 23.97 |
| 5G0,5 | 7.7 | 25.04 |
| 7G0,5 | 8.4 | 28.68 |
| 12G0,5 | 10.1 | 34.45 |
| 16G0,5 | 11.5 | 40.66 |
| 32G0,5 | 15 | 52.43 |
| 2x0,75 | 6.9 | 23.33 |
| 3G0,75 | 7.2 | 23.97 |
| 4G0,75 | 7.7 | 25.04 |
| 5G0,75 | 8.5 | 28.89 |
| 7G0,75 | 9 | 29.96 |
| 12G0,75 | 11.1 | 36.59 |
| 18G0,75 | 13.2 | 46.44 |
| 2x1 | 7.3 | 24.18 |
| 3G1 | 7.6 | 24.82 |
| 4G1 | 8.3 | 28.46 |
| 5G1 | 8.9 | 29.75 |
| 7G1 | 9.5 | 33.17 |
| 12G1 | 11.8 | 41.3 |
| 18G1 | 14 | 50.29 |
| 2x1,5 | 8.4 | 28.68 |
| 3G1,5 | 8.7 | 29.32 |
| 4G1,5 | 9.4 | 32.96 |
| 5G1,5 | 10.1 | 34.45 |
| 7G1,5 | 11 | 36.38 |
| 12G1,5 | 13.7 | 47.51 |
| 18G1,5 | 16.4 | 55.43 |
| 2x2,5 | 9.2 | 30.39 |
| 3G2,5 | 9.7 | 33.6 |
| 4G2,5 | 10.6 | 35.52 |
| 5G2,5 | 11.4 | 40.45 |
| 2x4 | 10.2 | 34.67 |
| 3G4 | 11 | 36.38 |
| 4G4 | 11.7 | 41.09 |
| 5G4 | 13.1 | 46.22 |
