Açıklama

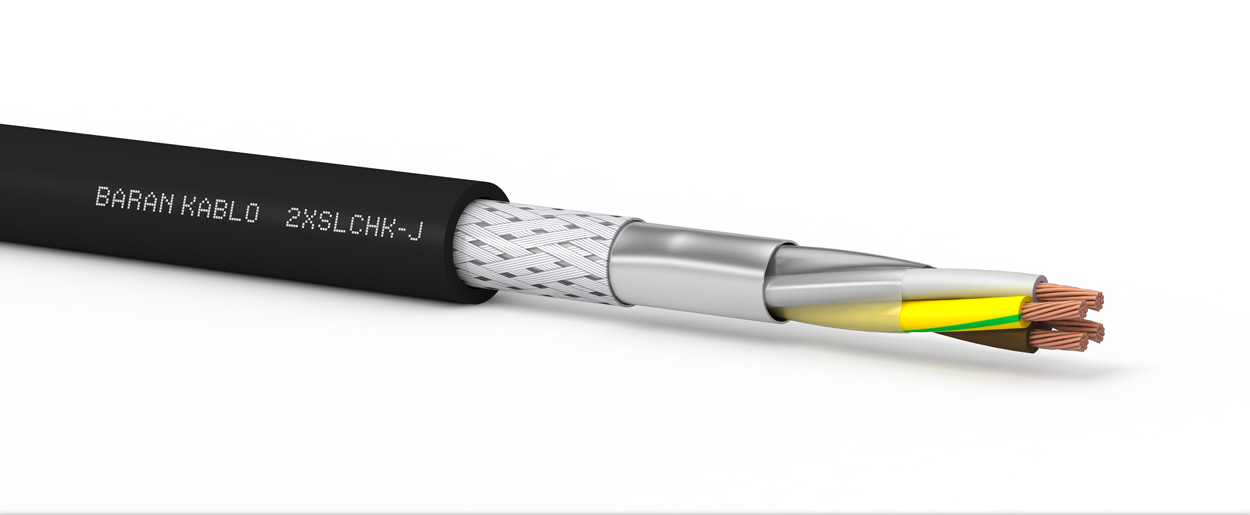

Baran Kablo’nun ürettiği 2XSLCHK-J Servo Motor Kablosu, dış mekan uygulamaları için özel olarak tasarlanmış çift ekranlı bir motor güç kaynağı kablosudur. Bu kablo, frekans konvertörleri ile kullanılmak üzere endüstriyel tesisler, takım tezgahları, otomasyon teknolojileri ve üretim tesislerinde etkin bir şekilde kullanılır. Islak, kuru ve nemli koşullara uygun olarak tasarlanmış olup, dış mekanlarda güvenilir performans sunar.
2XSLCHK-J kablosunun öne çıkan özelliği, folyo ve bakır tel örgü ekranları sayesinde ölçüm ve kontrol teknolojilerinde parazitsiz mükemmel veri ve sinyal iletimi sağlamasıdır. Ayrıca, HFFR (Alev Geciktirici ve Kendiliğinden Sönme Özellikli) kompound kullanımı ile bu kablo, yangın sırasında alevlerin yayılmasını engeller ve çok az duman üretir, böylece yangın güvenliği gereksinimlerinin yüksek olduğu alanlarda kullanım için uygundur.
Bu ürün, zorlu dış mekan şartlarına karşı üstün koruma sağlayarak, karmaşık ve teknik olarak talepkar uygulamalar için ideal bir çözüm sunar. 2XSLCHK-J Servo Motor Kablosu, güvenlik ve performansı ön planda tutarak tasarlanmıştır ve Baran Kablo’nun endüstriyel kablo çözümleri arasında güvenilir bir seçenek olarak öne çıkar.
Kablo Yapısı
| İletken | Esnek Örgülü Tavlı Bakır (IEC/EN 60228, VDE 0295, Sınıf 5) |
| Yalıtkan | XLPE Bileşik |
| Büküm | Katmanlar halinde |
| Dış Kılıf Renk | Gri veya Siyah. istek üzerine diğer renkler |
| Damar Renkleri | VDE 0293'e göre renkli damarlar |
| Dış Kılıf | Halojensiz Bileşik (EN 50363-8 / IEC 60754-1) |
| Çift Ekran | 1. Al/PET folyo 2. Kalaylı bakır örgü |
Teknik Özellikler
| Min. Bükülme Yarıçapı | Sabit: 12 mm'ye kadar: 5x ve 20 mm'ye kadar: 7,5x Kablo Çapı Esnek: 12mm'ye kadar Ø: 10x ve 20mm'ye kadar Ø: 15x Kablo Çapı |
| Çalışma Gerilimi | 600/1000 V |
| Test Gerilimi | 4000 V |
| İşletme Sıcaklığı | Sabit: -40 °C ........+80 °C, Esnek: -5°C ........+70 °C |
| Alev Geciktiricilik | VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2 |
Teknik Tablolar
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 G 1,5 | 11.4 | 230 | |||||||||
| 4 G 2,5 | 12.4 | 300 | |||||||||
| 4 G 4 | 15.6 | 485 | |||||||||
| 4 G 6 | 17 | 630 | |||||||||
| 4 G 10 | 19.6 | 860 | |||||||||
| 4 G 16 | 21.6 | 1290 | |||||||||
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
| 3x1,5+3G0,25 | 11.4 | 140 | |||||||||
| 3x2,5+3G0,50 | 12.2 | 220 | |||||||||
| 3x4+3G0,75 | 14.4 | 323 | |||||||||
| 3x6+3G0,1 | 15.7 | 420 | |||||||||
| 3x10+3G1,50 | 18 | 615 | |||||||||
| 3x16+3G2,50 | 20.2 | 819 | |||||||||
