Açıklama

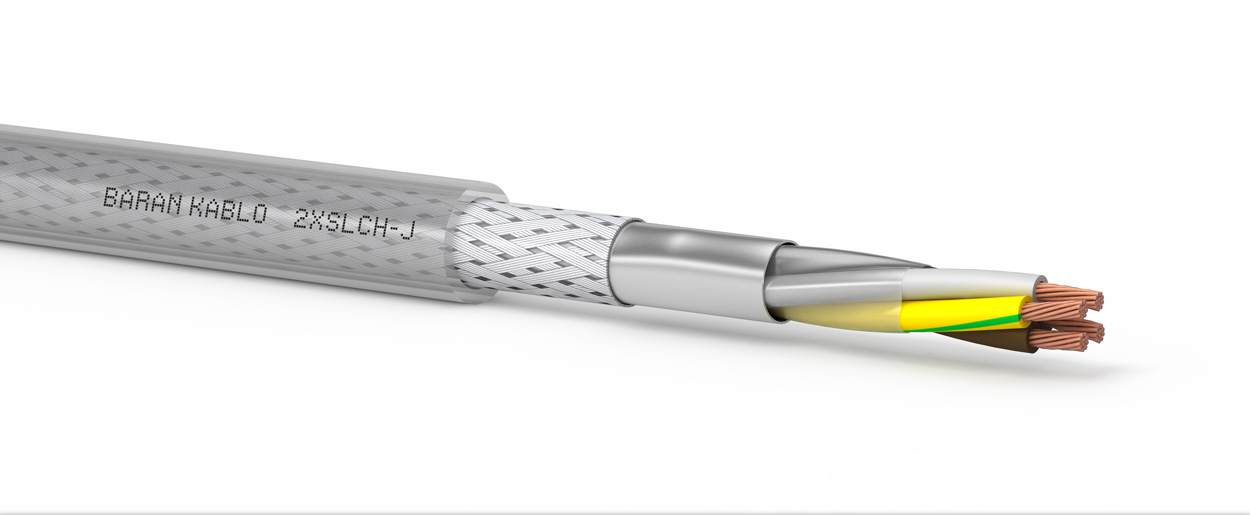

Baran Kablo tarafından üretilen 2XSLCH-J Servo Motor Kablosu, özellikle frekans konvertörleri ile kullanılmak üzere tasarlanmış çift ekranlı bir motor güç kaynağı kablosudur. Bu kablo, endüstriyel tesisler, takım tezgahları, otomasyon teknolojileri ve üretim tesisleri gibi çeşitli alanlarda, ıslak, kuru ve nemli koşullarda etkin bir şekilde çalışabilen ekipmanlar için idealdir. 2XSLCH-J modeli iç mekan uygulamalarına yönelikken, 2XSLCHK-J modeli ise dış mekan kullanımı için uygun özelliklere sahiptir.
Bu kablolar, folyo ve bakır tel örgü ekranlar sayesinde, ölçüm ve kontrol teknolojilerinde parazitsiz mükemmel veri ve sinyal iletimi sağlar. Ayrıca, HFFR (Alev Geciktirici ve Kendiliğinden Sönme Özellikli) kompound içerikli bu kablolar, yangın güvenliği gereksinimlerinin yüksek olduğu alanlar için uygundur. Bu özellikler, yangın durumunda alevlerin yayılmasını engeller ve dumanın az oluşmasını sağlayarak, acil durumlarda güvenliği artırır.
2XSLCH-J ve 2XSLCHK-J kabloları, güçlü performansı ve yüksek güvenlik standartları ile endüstriyel uygulamalarda güvenilir bir çözüm sunar, böylece karmaşık makine ve ekipmanların sorunsuz ve verimli bir şekilde çalışmasını sağlar. Bu ürünler, Baran Kablo’nun teknik altyapı gerektiren zorlu endüstriyel ortamlar için tasarladığı yüksek kaliteli çözümler arasında yer alır.
Kablo Yapısı
| İletken | Esnek Örgülü Tavlı Bakır (IEC/EN 60228, VDE 0295, Sınıf 5) |
| Yalıtkan | XLPE Bileşik |
| Büküm | Katmanlar halinde |
| Dış Kılıf Renk | Gri veya Siyah. istek üzerine diğer renkler |
| Damar Renkleri | VDE 0293'e göre renkli damarlar |
| Dış Kılıf | Halojensiz Bileşik (EN 50363-8 / IEC 60754-1) |
| Çift Ekran | 1. Al/PET folyo 2. Kalaylı bakır örgü |
Teknik Özellikler
| Min. Bükülme Yarıçapı | Sabit: 12 mm'ye kadar: 5x ve 20 mm'ye kadar: 7,5x Kablo Çapı Esnek: 12mm'ye kadar Ø: 10x ve 20mm'ye kadar Ø: 15x Kablo Çapı |
| Çalışma Gerilimi | 600/1000 V |
| Test Gerilimi | 4000 V |
| İşletme Sıcaklığı | Sabit: -40 °C ........+80 °C, Esnek: -5°C ........+70 °C |
| Alev Geciktiricilik | VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2 |
Teknik Tablolar
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 G 1,5 | 11.4 | 230 | |||||||||
| 4 G 2,5 | 12.4 | 300 | |||||||||
| 4 G 4 | 15.6 | 485 | |||||||||
| 4 G 6 | 17 | 630 | |||||||||
| 4 G 10 | 19.6 | 860 | |||||||||
| 4 G 16 | 21.6 | 1290 | |||||||||
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
| 3x1,5+3G0,25 | 11.4 | 140 | |||||||||
| 3x2,5+3G0,50 | 12.2 | 220 | |||||||||
| 3x4+3G0,75 | 14.4 | 323 | |||||||||
| 3x6+3G0,1 | 15.7 | 420 | |||||||||
| 3x10+3G1,50 | 18 | 615 | |||||||||
| 3x16+3G2,50 | 20.2 | 819 | |||||||||
