Açıklama

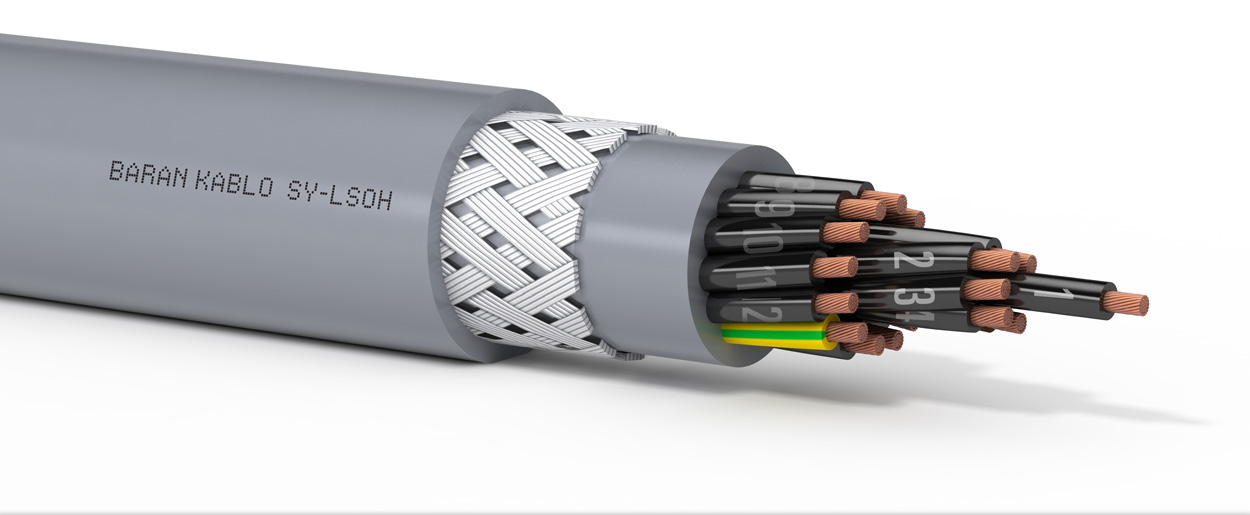

Baran Kablo tarafından üretilen SY-LSOH-HSLHSH-HSLHQH / HFFR Kumanda Kontrol Kablosu, çeşitli endüstriyel uygulamalar için mükemmel bir çözüm sunar. Bu halogen free (halojensiz) esnek kablo, elektrik ekipmanları, elektronik kontrol sistemleri, otomasyon teknolojileri, makine ve kimya sanayinde kullanım için idealdir. Islak, kuru ve nemli iç mekanlar gibi çeşitli ortamlarda yüksek performans sergiler.
Kablonun HFFR bileşimi, alev geciktirici ve kendi kendine sönme özellikleri ile yüksek güvenlik standartlarına uygun bir seçenek sunar. Bu özellikler, yangın güvenliği gereksinimlerinin özellikle yüksek olduğu alanlarda kritik önem taşır. Ayrıca, galvanizli çelik tel örgü ile donatılmıştır; bu sayede kabloyu mekanik yüklere ve dış hasarlara karşı korurken, manyetik tarama sağlayarak elektromanyetik girişimlerden mükemmel koruma sunar.
UV korumalı bileşik kullanımı ile bu kablolar, doğrudan güneş ışığına maruz kaldıkları dış mekan uygulamalarında da etkin bir şekilde kullanılabilir. Bu özellik, kabloyu UV ışınlarından kaynaklanabilecek hasara karşı korur ve dış mekanlarda uzun süreli kullanım için idealdir.
Baran Kablo’nun bu ürünü, yüksek güvenlikli, dayanıklı ve çeşitli ortamlarda kullanım için uygun bir seçenektir, sağlam yapısıyla endüstriyel ihtiyaçlarınıza güvenilir çözümler sunar.
Kablo Yapısı
| İletken | Esnek Örgülü Tavlı Bakır (IEC/EN 60228, VDE 0295, Sınıf 5) |
| Yalıtkan | halojen içermeyen polimer bileşik (EN 50290-2-26, VDE 0207-363-7) |
| Büküm | Katmanlar halinde |
| Dış Kılıf Renk | Gri RAL7001 ve talep üzerine diğer renkler |
| Damar Renkleri | HSLHSH-JZ tipi; Sarı ile beyaz numaralı siyah damarlar yeşil toprak iletkeni. HSLHSH-OZ tipi; Sarı-yeşil olmayan beyaz numaralı siyah damarlar topraklama iletkeni |
| Dış Kılıf | halojen içermeyen polimer bileşik (DIN EN 50363-8, VDE 0207-363-8) |
| Kılıf | HFFR bileşimi |
| Sargı | Pet Folyo |
| Ekran | Galvanizli Çelik Tel Örgü |
Teknik Özellikler
| Min. Bükülme Yarıçapı | DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 |
| Çalışma Gerilimi | 300 V / 500 V |
| Test Gerilimi | 2500 V |
| İşletme Sıcaklığı | Sabit: -30 °C ........+70 °C, Esnek: -5 °C ........+70 °C |
| Alev Geciktiricilik | DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 |
| Duman Yoğunluğu | IEC 61034-1&2 |
| Halojensizlik | DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 |
Teknik Tablolar
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|---|---|---|
| 2 x 0,5 | 5,0 | 62 |
| 3 G 0,5 | 5,2 | 70 |
| 4 G 0,5 | 5,7 | 86 |
| 5 G 0,5 | 6,1 | 98 |
| 6 G 0,5 | 6,8 | 114 |
| 7 G 0,5 | 6,8 | 117 |
| 8 G 0,5 | 7,8 | 146 |
| 9 G 0,5 | 8,3 | 163 |
| 10 G 0,5 | 8,7 | 177 |
| 12 G 0,5 | 9,2 | 198 |
| 14 G 0,5 | 9,6 | 217 |
| 16 G 0,5 | 10,1 | 239 |
| 18 G 0,5 | 10,6 | 266 |
| 19 G 0,5 | 10,6 | 270 |
| 20 G 0,5 | 11,1 | 289 |
| 24 G 0,5 | 12,7 | 361 |
| 25 G 0,5 | 12,9 | 375 |
| 27 G 0,5 | 12,9 | 381 |
| 30 G 0,5 | 13,4 | 408 |
| 32 G 0,5 | 14,1 | 441 |
| 34 G 0,5 | 14,6 | 474 |
| 36 G 0,5 | 14,6 | 481 |
| 37 G 0,5 | 14,6 | 484 |
| 40 G 0,5 | 15,5 | 535 |
| 42 G 0,5 | 16,5 | 590 |
| 45 G 0,5 | 16,7 | 613 |
| 50 G 0,5 | 17,1 | 652 |
| 52 G 0,5 | 17,1 | 659 |
| 54 G 0,5 | 17,6 | 689 |
| 56 G 0,5 | 17,6 | 696 |
| 2 x 0,75 | 5,4 | 72 |
| 3 G 0,75 | 5,6 | 87 |
| 4 G 0,75 | 6,1 | 102 |
| 5 G 0,75 | 6,9 | 119 |
| 6 G 0,75 | 7,4 | 142 |
| 7 G 0,75 | 7,4 | 147 |
| 8 G 0,75 | 8,5 | 178 |
| 9 G 0,75 | 9,3 | 206 |
| 10 G 0,75 | 9,7 | 224 |
| 12 G 0,75 | 10,0 | 243 |
| 14 G 0,75 | 10,5 | 268 |
| 16 G 0,75 | 11,0 | 300 |
| 18 G 0,75 | 11,8 | 335 |
| 19 G 0,75 | 11,8 | 340 |
| 20 G 0,75 | 12,4 | 366 |
| 24 G 0,75 | 14,1 | 455 |
| 25 G 0,75 | 14,4 | 473 |
| 27 G 0,75 | 14,4 | 483 |
| 30 G 0,75 | 14,9 | 524 |
| 32 G 0,75 | 15,4 | 557 |
| 34 G 0,75 | 16,0 | 594 |
| 36 G 0,75 | 16,0 | 604 |
| 37 G 0,75 | 16,0 | 609 |
| 40 G 0,75 | 17,2 | 688 |
| 2 x 1 | 5,7 | 86 |
| 3 G 1 | 6,0 | 99 |
| 4 G 1 | 6,7 | 118 |
| 5 G 1 | 7,3 | 143 |
| 6 G 1 | 7,9 | 164 |
| 7 G 1 | 7,9 | 171 |
| 8 G 1 | 9,3 | 215 |
| 9 G 1 | 9,9 | 240 |
| 10 G 1 | 10,4 | 261 |
| 12 G 1 | 10,7 | 290 |
| 14 G 1 | 11,4 | 326 |
| 16 G 1 | 12,0 | 360 |
| 18 G 1 | 12,6 | 401 |
| 19 G 1 | 12,6 | 408 |
| 20 G 1 | 13,3 | 438 |
| 24 G 1 | 15,1 | 545 |
| 25 G 1 | 15,4 | 564 |
| 27 G 1 | 15,4 | 578 |
| 30 G 1 | 15,9 | 623 |
| 32 G 1 | 16,7 | 678 |
| 34 G 1 | 17,3 | 723 |
| 36 G 1 | 17,3 | 736 |
| 37 G 1 | 17,3 | 743 |
| 2 x 1,5 | 6,8 | 111 |
| 3 G 1,5 | 7,2 | 134 |
| 4 G 1,5 | 7,8 | 159 |
| 5 G 1,5 | 8,5 | 186 |
| 6 G 1,5 | 9,5 | 224 |
| 7 G 1,5 | 9,5 | 234 |
| 8 G 1,5 | 10,8 | 289 |
| 9 G 1,5 | 11,8 | 331 |
| 10 G 1,5 | 12,3 | 360 |
| 12 G 1,5 | 12,7 | 398 |
| 14 G 1,5 | 13,4 | 442 |
| 16 G 1,5 | 14,3 | 502 |
| 18 G 1,5 | 15,0 | 554 |
| 19 G 1,5 | 15,0 | 564 |
| 20 G 1,5 | 16,0 | 615 |
| 24 G 1,5 | 17,9 | 752 |
| 2 x 2,5 | 7,6 | 148 |
| 3 G 2,5 | 8,1 | 175 |
| 4 G 2,5 | 9,0 | 219 |
| 5 G 2,5 | 9,9 | 259 |
| 6 G 2,5 | 10,8 | 307 |
| 7 G 2,5 | 10,8 | 323 |
| 8 G 2,5 | 12,6 | 406 |
| 9 G 2,5 | 13,7 | 463 |
| 10 G 2,5 | 14,3 | 503 |
| 12 G 2,5 | 14,7 | 560 |
| 14 G 2,5 | 15,5 | 625 |
| 16 G 2,5 | 16,5 | 710 |
| 18 G 2,5 | 17,4 | 784 |
| 19 G 2,5 | 17,4 | 800 |
| 2 x 4 | 8,7 | 197 |
| 3 G 4 | 9,4 | 242 |
| 4 G 4 | 10,3 | 295 |
| 5 G 4 | 11,5 | 363 |
| 6 G 4 | 12,5 | 431 |
| 7 G 4 | 12,5 | 457 |
| 8 G 4 | 14,6 | 571 |
| 9 G 4 | 15,9 | 651 |
| 10 G 4 | 16,5 | 714 |
| 12 G 4 | 17,1 | 792 |
| 2 x 6 | 10,3 | 270 |
| 3 G 6 | 11,2 | 339 |
| 4 G 6 | 12,3 | 421 |
| 5 G 6 | 13,7 | 511 |
| 6 G 6 | 14,9 | 607 |
| 2 x 10 | 12,4 | 404 |
| 3 G 10 | 13,2 | 499 |
| 4 G 10 | 14,7 | 632 |
| 5 G 10 | 16,4 | 778 |
| 2 x 16 | 15,0 | 590 |
| 3 G 16 | 16,2 | 754 |
| 4 G 16 | 17,8 | 945 |
