Açıklama

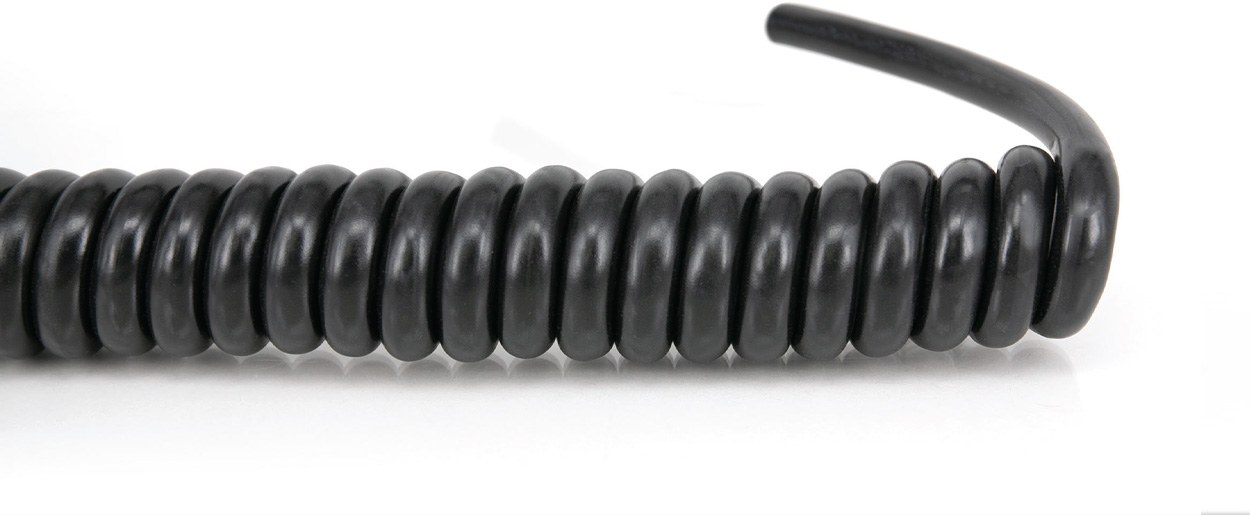

LIF12Y11Y TPE-E/PUR Spiral Kablo, esneklik, dayanıklılık ve yüksek performans gerektiren çeşitli endüstriyel ve ticari uygulamalar için tasarlanmış özel bir kablodur. Bu kablo, özellikle hareketli makineler, robotik sistemler ve otomasyon uygulamaları için idealdir.
LIF12Y11Y TPE-E/PUR Spiral Kablo, yüksek kaliteli malzemeleri ve üstün tasarımı ile uzun ömürlü performans sunarak çeşitli endüstriyel uygulamalarda güvenle kullanılabilir.
Kablo Yapısı
| İletken | Esnek Bükülü Tavlı Bakır (IEC/EN 60228, VDE 0295) |
| Yalıtkan | TPE-E Bileşiği |
| Büküm | Katmanlar halinde |
| Dış Kılıf Renk | Siyah RAL9005 ve talep üzerine diğer renkler |
| Temel Renkler | DIN 47100’e göre renkli damarlar |
| Dış Kılıf | PUR (TMPU EN 50363-10-2) |
Teknik Özellikler
| Min. Bükülme Yarıçapı | Sabit: 4 x Kablo Çapı, Esnek: 7,5 x Kablo Çapı |
| Çalışma Gerilimi | 0,14-0,22 mm² 250 V ; 0,34 mm² ≥ 500 V |
| Test Gerilimi | 0,14-0,22 mm² 800 V ; 0,22-1 mm² 1200 V ;1,5-2,5 mm² 2500 V |
| İşletme Sıcaklığı | Sabit: -50 °C ........+90 °C, Esnek: -40 °C ........+80 °C |
| Alev Geciktiricilik | IEC/EN 60332-1-2 |
| Yağ Direnci | EN 50363-10-2 |
Teknik Tablolar
| Kablo MM2 | Kablo Çapı | Spir Çapı +/-10% |
|---|---|---|
| 2x0,14 | 3.7 | 12.2 |
| 3x0,14 | 3.9 | 12.63 |
| 4x0,14 | 4.1 | 13.05 |
| 5x0,14 | 4.5 | 13.91 |
| 7x0,14 | 5 | 14.98 |
| 12x0,14 | 6.6 | 20.54 |
| 2x0,25 | 4 | 12.84 |
| 3x0,25 | 4.2 | 13.27 |
| 4x0,25 | 4.5 | 13.91 |
| 5x0,25 | 5.1 | 15.19 |
| 7x0,25 | 5.4 | 17.98 |
| 12x0,25 | 7.3 | 24.18 |
| 16x0,25 | 8.1 | 28.03 |
| 2x0,34 | 4.6 | 14.12 |
| 3x0,34 | 5 | 14.98 |
| 4x0,34 | 5.4 | 17.98 |
| 5x0,34 | 5.9 | 19.05 |
| 7x0,34 | 6.3 | 19.89 |
| 12x0,34 | 8.7 | 29.32 |
| 16x0,34 | 9.5 | 33.17 |
| 2x0,5 | 5.9 | 19.05 |
| 3G0,5 | 6.2 | 19.69 |
| 4G0,5 | 6.6 | 20.54 |
| 5G0,5 | 7.1 | 23.75 |
| 7G0,5 | 7.6 | 24.82 |
| 12G0,5 | 9.7 | 33.6 |
| 16G0,5 | 10.9 | 39.38 |
| 32G0,5 | 14.4 | 51.15 |
| 2x0,75 | 6.3 | 19.9 |
| 3G0,75 | 6.6 | 20.54 |
| 4G0,75 | 7.1 | 23.75 |
| 5G0,75 | 7.6 | 24.82 |
| 7G0,75 | 8.4 | 28.68 |
| 12G0,75 | 10.8 | 39.16 |
| 16G0,75 | 12.4 | 42.59 |
| 2x1 | 6.6 | 20.54 |
| 3G1 | 7 | 23.54 |
| 4G1 | 7.5 | 24.61 |
| 5G1 | 8.3 | 28.46 |
| 7G1 | 8.9 | 29.75 |
| 12G1 | 11.4 | 40.45 |
| 16G1 | 13.4 | 46.87 |
| 2x1,5 | 7.5 | 24.61 |
| 3G1,5 | 7.9 | 25.47 |
| 4G1,5 | 8.7 | 29.32 |
| 5G1,5 | 9.5 | 33.17 |
| 7G1,5 | 10.2 | 34.67 |
| 12G1,5 | 13.5 | 47.08 |
| 16G1,5 | 15.6 | 53.71 |
| 2x2,5 | 8.6 | 29.1 |
| 3G2,5 | 9 | 29.96 |
| 4G2,5 | 9.8 | 33.81 |
| 5G2,5 | 10.8 | 35.95 |
| 2x4 | 9.6 | 33.38 |
| 34 | 10.1 | 34.45 |
| 44 | 11.2 | 40.02 |
| 54 | 12.2 | 43.23 |
