Açıklama

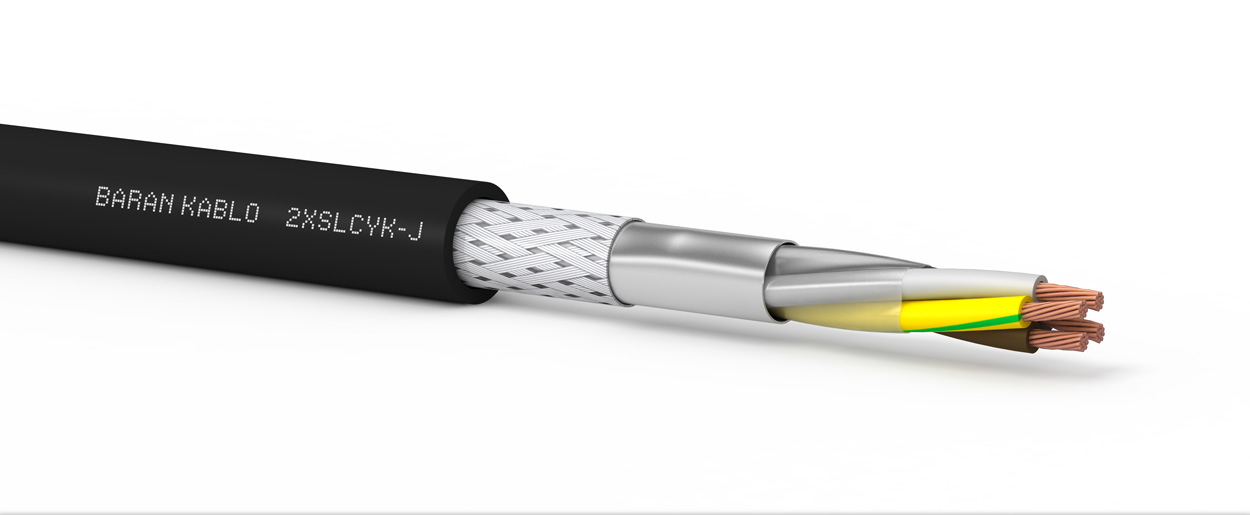

Baran Kablo’nun üretimi olan 2XSLCY-J ve 2XSLCYK-J Servo Motor Kabloları, özellikle frekans konvertörleri ile kullanılmak üzere tasarlanmış çift ekranlı motor güç kaynağı kablolarıdır. Bu kablolar, endüstriyel tesisler, takım tezgahları, otomasyon teknolojileri ve üretim tesisleri gibi çeşitli ortamlarda, ıslak, kuru ve nemli koşullarda etkin bir şekilde kullanılmak üzere uygun olarak geliştirilmiştir. 2XSLCY-J modeli özellikle iç mekan uygulamalarına, 2XSLCYK-J modeli ise dış mekan uygulamalarına yöneliktir.
Her iki kablo modeli de, folyo ve bakır örgü ekranlar ile donatılmıştır. Bu çift ekranlama özelliği, ölçüm ve kontrol teknolojilerinde parazitsiz mükemmel veri ve sinyal iletimini garanti eder. Bu yapısıyla, elektromanyetik parazitlerden kaynaklanabilecek sinyal bozulmalarına karşı üstün koruma sağlar ve böylece sistemlerin daha verimli çalışmasına olanak tanır.
2XSLCY-J ve 2XSLCYK-J kabloları, endüstriyel uygulamalarda sinyal bütünlüğünü koruyarak yüksek performans sunar. Güvenlik ve dayanıklılığı artıran bu kablolar, zorlu çalışma şartlarına mükemmel uyum sağlar ve kullanıcıların karmaşık sistemlerde güvenilir çözümlere ihtiyaç duyduğu durumlarda ideal bir seçenektir. Bu ürünler, Baran Kablo’nun teknik altyapı gerektiren zorlu endüstriyel ortamlar için tasarladığı yüksek kaliteli çözümler arasında yer alır.
Kablo Yapısı
| İletken | Esnek Örgülü Tavlı Bakır (IEC/EN 60228, VDE 0295, Sınıf 5) |
| Yalıtkan | XLPE Bileşik |
| Büküm | Katmanlar halinde |
| Dış Kılıf Renk | Gri veya Siyah. İstek üzerine diğer renkler. |
| Damar Renkleri | VDE 0293'e göre renkli damarlar |
| Dış Kılıf | Özel PVC Kompaund |
| Çift Ekran | 1. Al/PET folyo 2. Kalaylı bakır örgü |
Teknik Özellikler
| Min. Bükülme Yarıçapı | Sabit: 12 mm'ye kadar: 5x ve 20 mm'ye kadar: 7,5x Kablo Çapı Esnek: 12mm'ye kadar Ø: 10x ve 20mm'ye kadar Ø: 15x Kablo Çapı |
| Çalışma Gerilimi | 600/1000 V |
| Test Gerilimi | 4000 V |
| İşletme Sıcaklığı | Sabit: -40 °C ........+80 °C, Esnek: -5°C ........+70 °C |
| Alev Geciktiricilik | DIN VDE 0482 bölüm 265-2-1 / EN 50265-2-1 / IEC 60332-1-2 |
Teknik Tablolar
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3x1,5+3G0,25 | 11.4 | 140 | |||||||||
| 3x2,5+3G0,50 | 12.2 | 220 | |||||||||
| 3x4+3G0,75 | 14.4 | 323 | |||||||||
| 3x6+3G0,1 | 15.7 | 420 | |||||||||
| 3x10+3G1,50 | 18.0 | 615 | |||||||||
| 3x16+3G2,50 | 20.2 | 819 | |||||||||
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
| 4 G 1,5 | 11.4 | 230 | |||||||||
| 4 G 2,5 | 12.4 | 300 | |||||||||
| 4 G 4 | 15.6 | 485 | |||||||||
| 4 G 6 | 17 | 630 | |||||||||
| 4 G 10 | 19.6 | 860 | |||||||||
| 4 G 16 | 21.6 | 1290 | |||||||||
