Açıklama

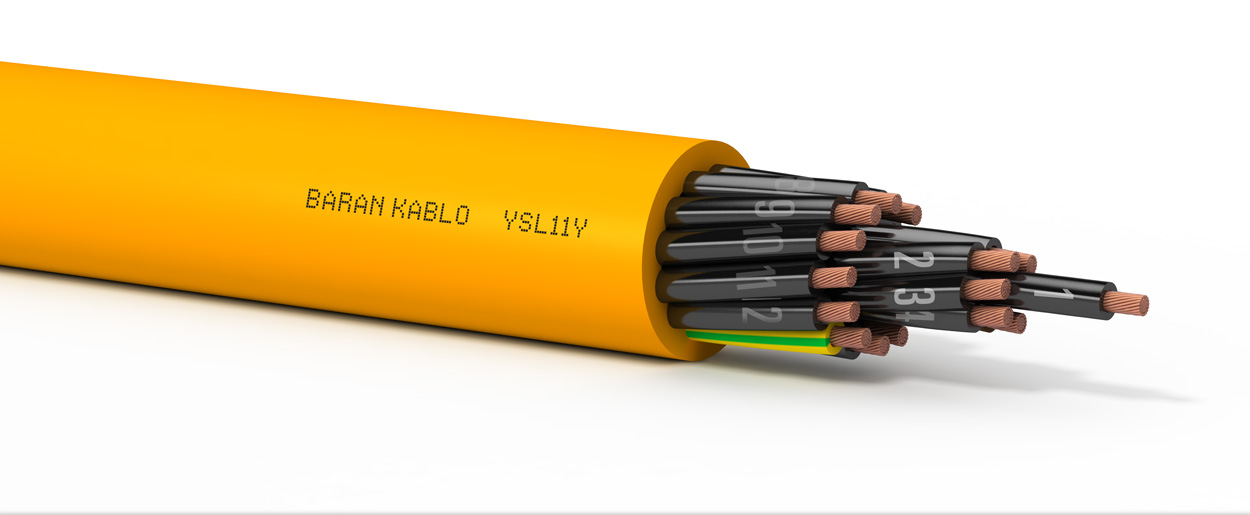

YSL11Y Pur Kontrol Kablosu, petrol ve kömür sektörleri başta olmak üzere otomasyon, ağır sanayi makinaları ve kimya endüstrisi gibi geniş bir kullanım alanına sahiptir. Bu kablo, özellikle elektrikli ekipmanların güvenli ve etkin bir şekilde çalıştırılmasını sağlamak üzere tasarlanmıştır. Islak, kuru veya nemli iç mekanların yanı sıra, zorlu dış mekan koşullarında dahi yüksek performans gösterir. Yüksek kaliteli malzemelerden üretilen bu kontrol kablosu, yağa, ozona ve UV ışınlarına karşı üstün direnç sunar, böylece uzun ömürlü ve dayanıklı bir kullanım imkanı sağlar. YSL11Y Pur Kontrol Kablosu, endüstriyel uygulamalar için ideal bir çözüm sunarak, zorlu koşullarda dahi güvenilirlik ve performansı garanti eder.
Kablo Yapısı
| İletken | Esnek Örgülü Tavlı Bakır (IEC/EN 60228, VDE 0295, Sınıf 5) |
| Yalıtkan | PVC (EN 50363-3, VDE 0207-363-3 |
| Büküm | Katmanlar halinde |
| Dış Kılıf Renk | Turuncu RAL2003 ve istek üzerine diğer renkler |
| Temel Renkler | -JZ tipi; Sarı-yeşil toprak iletkenli beyaz numaralı siyah damarlar. -OZ tipi; Sarı-yeşil toprak iletkeni olmayan beyaz numaralı siyah damarlar. -JB tipi; Sarı-yeşil toprak iletkenli VDE 0293'e göre renkli damarlar -OB tipi; Sarı-yeşil toprak iletkeni olmayan VDE 0293'e göre renkli damarlar |
| Dış Kılıf | PUR (EN 50363-10-2) |
Teknik Özellikler
| Min. Bükülme Yarıçapı | Sabit: 5 x Kablo Çapı, Esnek: 10 x Kablo Çapı |
| Çalışma Gerilimi | 300 V / 500 V |
| Test Gerilimi | 3000 V |
| İşletme Sıcaklığı | Sabit: -30 °C ........+70 °C, Esnek: -5 °C ........+70 °C |
| Alev Geciktiricilik | IEC/EN 60332-1-2 |
| Yağ Direnci | EN 50363-10-2 |
Teknik Tablo
| No. of cores x cross section (n x mm²) | Outer-ø (± 5% mm) | Cable weight (≈ kg/km) |
|---|---|---|
| 2x0,5 | 4,8 | 19 |
| 3x0,5 | 5 | 26 |
| 4x0,5 | 5,5 | 33 |
| 5x0,5 | 6,1 | 41 |
| 6x0,5 | 6,6 | 49 |
| 7x0,5 | 6,6 | 56 |
| 8x0,5 | 7,6 | 64 |
| 9x0,5 | 8,1 | 72 |
| 10x0,5 | 8,7 | 79 |
| 12x0,5 | 9 | 93 |
| 14x0,5 | 9,4 | 108 |
| 16x0,5 | 9,9 | 122 |
| 18x0,5 | 10,4 | 137 |
| 19x0,5 | 10,4 | 144 |
| 20x0,5 | 11,1 | 152 |
| 24x0,5 | 12,5 | 182 |
| 25x0,5 | 12,7 | 189 |
| 27x0,5 | 12,7 | 203 |
| 30x0,5 | 13,2 | 224 |
| 32x0,5 | 13,9 | 239 |
| 34x0,5 | 14,4 | 253 |
| 36x0,5 | 14,4 | 267 |
| 37x0,5 | 14,4 | 274 |
| 40x0,5 | 15,3 | 298 |
| 42x0,5 | 16,2 | 312 |
| 45x0,5 | 16,5 | 333 |
| 50x0,5 | 16,9 | 369 |
| 52x0,5 | 16,9 | 383 |
| 54x0,5 | 17,4 | 397 |
| 56x0,5 | 17,4 | 411 |
| 2x0,75 | 5,2 | 24 |
| 3x0,75 | 5,5 | 34 |
| 4x0,75 | 6,1 | 44 |
| 5x0,75 | 6,7 | 55 |
| 6x0,75 | 7,2 | 65 |
| 7x0,75 | 7,2 | 74 |
| 8x0,75 | 8,5 | 86 |
| 9x0,75 | 9,1 | 96 |
| 10x0,75 | 9,5 | 106 |
| 12x0,75 | 9,8 | 126 |
| 14x0,75 | 10,3 | 145 |
| 16x0,75 | 10,8 | 165 |
| 18x0,75 | 11,6 | 185 |
| 19x0,75 | 11,6 | 194 |
| 20x0,75 | 12,2 | 206 |
| 24x0,75 | 13,9 | 246 |
| 25x0,75 | 14,2 | 256 |
| 27x0,75 | 14,2 | 275 |
| 30x0,75 | 14,7 | 304 |
| 32x0,75 | 15,2 | 324 |
| 34x0,75 | 15,8 | 343 |
| 36x0,75 | 15,8 | 363 |
| 37x0,75 | 15,8 | 372 |
| 40x0,75 | 17 | 404 |
| 2x1 | 5,5 | 30 |
| 3x1 | 5,8 | 42 |
| 4x1 | 6,5 | 55 |
| 5x1 | 7,1 | 68 |
| 6x1 | 7,7 | 80 |
| 7x1 | 7,7 | 93 |
| 8x1 | 9 | 107 |
| 9x1 | 9,7 | 120 |
| 10x1 | 10,2 | 132 |
| 12x1 | 10,5 | 157 |
| 14x1 | 11,2 | 182 |
| 16x1 | 11,8 | 207 |
| 18x1 | 12,4 | 231 |
| 19x1 | 12,4 | 243 |
| 20x1 | 13 | 258 |
| 24x1 | 14,8 | 308 |
| 25x1 | 15,2 | 320 |
| 27x1 | 15,2 | 345 |
| 30x1 | 15,7 | 382 |
| 32x1 | 16,5 | 406 |
| 34x1 | 17,1 | 431 |
| 36x1 | 17,1 | 455 |
| 37x1 | 17,1 | 467 |
| 2x1,5 | 6,6 | 42 |
| 3x1,5 | 6,9 | 59 |
| 4x1,5 | 7,6 | 78 |
| 5x1,5 | 8,5 | 96 |
| 6x1,5 | 9,2 | 115 |
| 7x1,5 | 9,2 | 132 |
| 8x1,5 | 10,6 | 153 |
| 9x1,5 | 11,6 | 171 |
| 10x1,5 | 12,1 | 189 |
| 12x1,5 | 12,5 | 225 |
| 14x1,5 | 13,1 | 260 |
| 16x1,5 | 14,1 | 296 |
| 18x1,5 | 14,8 | 332 |
| 19x1,5 | 14,8 | 349 |
| 20x1,5 | 15,6 | 371 |
| 24x1,5 | 17,7 | 442 |
| 2x2,5 | 7,4 | 61 |
| 3x2,5 | 7,9 | 89 |
| 4x2,5 | 8,8 | 117 |
| 5x2,5 | 9,7 | 144 |
| 6x2,5 | 10,5 | 172 |
| 7x2,5 | 10,5 | 199 |
| 8x2,5 | 12,3 | 231 |
| 9x2,5 | 13,4 | 258 |
| 10x2,5 | 14 | 286 |
| 12x2,5 | 14,5 | 340 |
| 14x2,5 | 15,2 | 395 |
| 16x2,5 | 16,3 | 450 |
| 18x2,5 | 17,2 | 504 |
| 19x2,5 | 17,2 | 531 |
| 2x4 | 8,7 | 91 |
| 3x4 | 9,2 | 132 |
| 4x4 | 10,1 | 175 |
| 5x4 | 11,3 | 217 |
| 6x4 | 12,3 | 259 |
| 7x4 | 12,3 | 301 |
| 8x4 | 14,4 | 348 |
| 9x4 | 15,4 | 390 |
| 10x4 | 16,3 | 432 |
| 12x4 | 16,9 | 515 |
| 2x6 | 10,1 | 132 |
| 3x6 | 11 | 193 |
| 4x6 | 12 | 255 |
| 5x6 | 13,4 | 318 |
| 6x6 | 14,7 | 380 |
| 2x10 | 12,2 | 212 |
| 3x10 | 13 | 313 |
| 4x10 | 14,5 | 414 |
| 5x10 | 16,1 | 516 |
| 2x16 | 14,8 | 327 |
| 3x16 | 16 | 485 |
| 4x16 | 17,6 | 643 |
