Açıklama

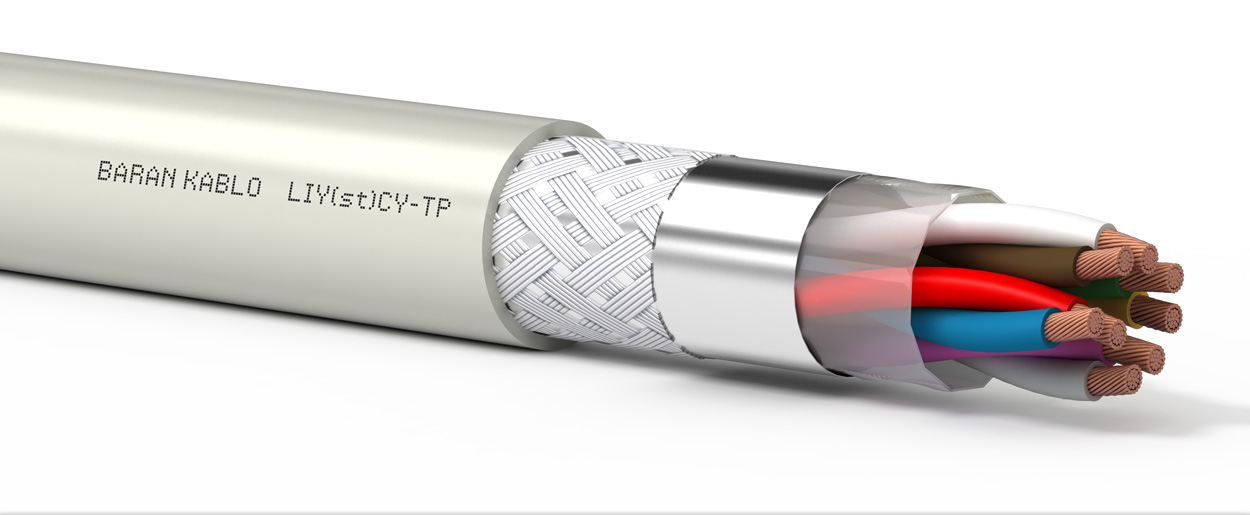

Bu eşleştirilmiş ve çift ekranlı veri kablosu, iyi EMC özelliklerine sahiptir. Bina içi uygulamalarda elektronik kontrol sistemlerinde ve panolarda, haberleşme teknolojilerinde, makine endüstrisindeki panolarda sinyal iletimi için kullanılır.
Kablo Yapısı
| İletken | Esnek Örgülü Tavlı Bakır (IEC/EN 60228, VDE 0295, Sınıf 5) |
| Yalıtkan | PVC (EN 50363-3, VDE 0207-363-3) |
| Büküm | Çekirdekler çiftler halinde bükülür, çiftler katmanlar halinde bükülür |
| Dış Kılıf Renk | Gri RAL7001 ve talep üzerine diğer renkler |
| Temel Renkler | Renkli acc. DIN 47100'e göre |
| Dış Kılıf | PVC (EN 50290-2-22, EN 50363-4-1, VDE 0207-363-4-1) |
| Sargı | Pet Folyo |
| Ekran | 1. Al-PET Folyo 2. Kalaylı Bakır Tel Örgü |
Teknik Özellikler
| Min. Bükülme Yarıçapı | Sabit: 5 x Kablo Çapı, Esnek: 10 x Kablo Çapı |
| Çalışma Gerilimi | 0.50 mm²..1.50 mm² 300 V / 500 V |
| Test Gerilimi | 2500 V |
| İşletme Sıcaklığı | Sabit: -30 °C ........+70 °C, Esnek: -5 °C ........+70 °C |
| Alev Geciktiricilik | IEC 60332-1-2, VDE 0482-332-1-2 |
Teknik Tablolar
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1x2x0,14 | 3.8 | 18 | |||||||||
| 2x2x0,14 | 5.3 | 29 | |||||||||
| 3x2x0,14 | 5.5 | 33 | |||||||||
| 4x2x0,14 | 6.0 | 38 | |||||||||
| 5x2x0,14 | 6.6 | 46 | |||||||||
| 6x2x0,14 | 7.1 | 53 | |||||||||
| 7x2x0,14 | 7.1 | 55 | |||||||||
| 8x2x0,14 | 8.2 | 66 | |||||||||
| 9x2x0,14 | 8.7 | 73 | |||||||||
| 10x2x0,14 | 9.0 | 77 | |||||||||
| 12x2x0,14 | 9.2 | 83 | |||||||||
| 14x2x0,14 | 9.9 | 94 | |||||||||
| 16x2x0,14 | 10.3 | 104 | |||||||||
| 18x2x0,14 | 11.0 | 117 | |||||||||
| 19x2x0,14 | 11.0 | 120 | |||||||||
| 20x2x0,14 | 11.5 | 125 | |||||||||
| 24x2x0,14 | 12.9 | 150 | |||||||||
| 25x2x0,14 | 13.1 | 155 | |||||||||
| 27x2x0,14 | 13.1 | 160 | |||||||||
| 30x2x0,14 | 13.5 | 170 | |||||||||
| 32x2x0,14 | 14.2 | 184 | |||||||||
| 34x2x0,14 | 14.7 | 195 | |||||||||
| 36x2x0,14 | 14.7 | 199 | |||||||||
| 20x2x0,22 | 13.2 | 162 | |||||||||
| 24x2x0,22 | 14.7 | 193 | |||||||||
| 25x2x0,22 | 15.0 | 198 | |||||||||
| 27x2x0,22 | 15.0 | 205 | |||||||||
| 30x2x0,22 | 15.7 | 226 | |||||||||
| 32x2x0,22 | 16.3 | 237 | |||||||||
| 34x2x0,22 | 17.0 | 259 | |||||||||
| 36x2x0,22 | 17.0 | 265 | |||||||||
| 37x2x0,22 | 17.0 | 268 | |||||||||
| 40x2x0,22 | 18.3 | 295 | |||||||||
| 42x2x0,22 | 19.1 | 312 | |||||||||
| 45x2x0,22 | 19.4 | 325 | |||||||||
| 1x2x0,25 | 4.3 | 21 | |||||||||
| 2x2x0,25 | 6.1 | 37 | |||||||||
| 3x2x0,25 | 6.4 | 42 | |||||||||
| 4x2x0,25 | 7.1 | 54 | |||||||||
| 5x2x0,25 | 7.7 | 60 | |||||||||
| 6x2x0,25 | 8.5 | 72 | |||||||||
| 7x2x0,25 | 8.5 | 75 | |||||||||
| 8x2x0,25 | 9.8 | 92 | |||||||||
| 9x2x0,25 | 10.4 | 101 | |||||||||
| 10x2x0,25 | 10.7 | 107 | |||||||||
| 12x2x0,25 | 11.2 | 122 | |||||||||
| 10x2x0,34 | 11.5 | 126 | |||||||||
| 12x2x0,34 | 11.9 | 137 | |||||||||
| 14x2x0,34 | 12.7 | 158 | |||||||||
| 16x2x0,34 | 13.3 | 173 | |||||||||
| 18x2x0,34 | 14.1 | 194 | |||||||||
| 19x2x0,34 | 14.1 | 198 | |||||||||
| 20x2x0,34 | 14.8 | 210 | |||||||||
| 24x2x0,34 | 16.5 | 248 | |||||||||
| 25x2x0,34 | 17.1 | 267 | |||||||||
| 27x2x0,34 | 17.1 | 276 | |||||||||
| 30x2x0,34 | 17.6 | 294 | |||||||||
| 32x2x0,34 | 18.4 | 318 | |||||||||
| 34x2x0,34 | 19.1 | 336 | |||||||||
| 36x2x0,34 | 19.1 | 345 | |||||||||
| 37x2x0,34 | 19.1 | 349 | |||||||||
| 1x2x0,5 | 5.4 | 32 | |||||||||
| 2x2x0,5 | 7.7 | 56 | |||||||||
| 3x2x0,5 | 8.4 | 70 | |||||||||
| 4x2x0,5 | 9.1 | 83 | |||||||||
| 5x2x0,5 | 10.1 | 99 | |||||||||
| 6x2x0,5 | 11.1 | 119 | |||||||||
| 7x2x0,5 | 11.1 | 126 | |||||||||
| 8x2x0,5 | 12.8 | 151 | |||||||||
| 18x2x0,75 | 19.2 | 354 | |||||||||
| 19x2x0,75 | 19.2 | 363 | |||||||||
| 1x2x1 | 6.1 | 42 | |||||||||
| 2x2x1 | 9.1 | 79 | |||||||||
| 3x2x1 | 9.8 | 99 | |||||||||
| 4x2x1 | 10.7 | 119 | |||||||||
| 5x2x1 | 11.9 | 143 | |||||||||
| 6x2x1 | 13.1 | 171 | |||||||||
| 7x2x1 | 13.1 | 183 | |||||||||
| 8x2x1 | 15.3 | 226 | |||||||||
| 9x2x1 | 16.4 | 246 | |||||||||
| 10x2x1 | 17.0 | 274 | |||||||||
| 12x2x1 | 17.6 | 301 | |||||||||
| 14x2x1 | 18.6 | 345 | |||||||||
| 16x2x1 | 19.8 | 388 | |||||||||
| 1x2x1,5 | 7.2 | 57 | |||||||||
| 2x2x1,5 | 11.0 | 111 | |||||||||
| 3x2x1,5 | 11.6 | 133 | |||||||||
| 4x2x1,5 | 12.9 | 165 | |||||||||
| 5x2x1,5 | 14.2 | 199 | |||||||||
| 6x2x1,5 | 15.6 | 236 | |||||||||
| 7x2x1,5 | 15.6 | 253 | |||||||||
| 8x2x1,5 | 18.3 | 309 | |||||||||
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
| 37x2x0,14 | 14.7 | 202 | |||||||||
| 40x2x0,14 | 15.8 | 223 | |||||||||
| 42x2x0,14 | 16.5 | 234 | |||||||||
| 45x2x0,14 | 17.0 | 254 | |||||||||
| 50x2x0,14 | 17.4 | 269 | |||||||||
| 52x2x0,14 | 17.4 | 274 | |||||||||
| 54x2x0,14 | 17.9 | 281 | |||||||||
| 56x2x0,14 | 17.9 | 286 | |||||||||
| 1x2x0,22 | 4.2 | 20 | |||||||||
| 2x2x0,22 | 5.8 | 35 | |||||||||
| 3x2x0,22 | 6.1 | 39 | |||||||||
| 4x2x0,22 | 6.8 | 50 | |||||||||
| 5x2x0,22 | 7.4 | 56 | |||||||||
| 6x2x0,22 | 8.2 | 66 | |||||||||
| 7x2x0,22 | 8.2 | 69 | |||||||||
| 8x2x0,22 | 9.2 | 81 | |||||||||
| 9x2x0,22 | 10.0 | 92 | |||||||||
| 10x2x0,22 | 10.3 | 99 | |||||||||
| 12x2x0,22 | 10.6 | 105 | |||||||||
| 14x2x0,22 | 11.3 | 122 | |||||||||
| 16x2x0,22 | 11.8 | 132 | |||||||||
| 18x2x0,22 | 12.6 | 150 | |||||||||
| 19x2x0,22 | 12.6 | 153 | |||||||||
| 14x2x0,25 | 11.8 | 133 | |||||||||
| 16x2x0,25 | 12.5 | 152 | |||||||||
| 18x2x0,25 | 13.1 | 165 | |||||||||
| 19x2x0,25 | 13.1 | 169 | |||||||||
| 20x2x0,25 | 14.0 | 184 | |||||||||
| 24x2x0,25 | 15.6 | 219 | |||||||||
| 25x2x0,25 | 15.9 | 225 | |||||||||
| 27x2x0,25 | 15.9 | 233 | |||||||||
| 30x2x0,25 | 16.4 | 248 | |||||||||
| 32x2x0,25 | 17.2 | 272 | |||||||||
| 34x2x0,25 | 17.8 | 283 | |||||||||
| 36x2x0,25 | 17.8 | 291 | |||||||||
| 37x2x0,25 | 17.8 | 294 | |||||||||
| 40x2x0,25 | 19.1 | 328 | |||||||||
| 1x2x0,34 | 4.5 | 23 | |||||||||
| 2x2x0,34 | 6.4 | 40 | |||||||||
| 3x2x0,34 | 6.9 | 52 | |||||||||
| 4x2x0,34 | 7.5 | 59 | |||||||||
| 5x2x0,34 | 8.3 | 72 | |||||||||
| 6x2x0,34 | 9.0 | 82 | |||||||||
| 7x2x0,34 | 9.0 | 86 | |||||||||
| 8x2x0,34 | 10.4 | 104 | |||||||||
| 9x2x0,34 | 11.2 | 119 | |||||||||
| 9x2x0,5 | 13.9 | 172 | |||||||||
| 10x2x0,5 | 14.2 | 182 | |||||||||
| 12x2x0,5 | 14.7 | 201 | |||||||||
| 14x2x0,5 | 15.6 | 228 | |||||||||
| 16x2x0,5 | 16.4 | 249 | |||||||||
| 18x2x0,5 | 17.4 | 281 | |||||||||
| 19x2x0,5 | 17.4 | 288 | |||||||||
| 20x2x0,5 | 18.4 | 311 | |||||||||
| 19x2x0,5 | 17.4 | 288 | |||||||||
| 20x2x0,5 | 18.4 | 311 | |||||||||
| 1x2x0,75 | 5.8 | 38 | |||||||||
| 2x2x0,75 | 8.6 | 69 | |||||||||
| 3x2x0,75 | 9.1 | 83 | |||||||||
| 4x2x0,75 | 10.1 | 102 | |||||||||
| 5x2x0,75 | 11.1 | 125 | |||||||||
| 6x2x0,75 | 12.1 | 143 | |||||||||
| 7x2x0,75 | 12.1 | 152 | |||||||||
| 8x2x0,75 | 14.2 | 188 | |||||||||
| 9x2x0,75 | 15.3 | 215 | |||||||||
| 10x2x0,75 | 15.7 | 228 | |||||||||
| 12x2x0,75 | 16.2 | 251 | |||||||||
| 14x2x0,75 | 17.2 | 288 | |||||||||
| 16x2x0,75 | 18.3 | 323 | |||||||||
| 9x2x1,5 | 19.8 | 352 | |||||||||
| 1x2x2,5 | 8.3 | 75 | |||||||||
| 2x2x2,5 | 12.6 | 147 | |||||||||
| 3x2x2,5 | 13.3 | 181 | |||||||||
| 4x2x2,5 | 14.8 | 226 | |||||||||
| 5x2x2,5 | 16.3 | 271 | |||||||||
| 6x2x2,5 | 18.0 | 321 | |||||||||
| 7x2x2,5 | 18.0 | 348 | |||||||||
