Açıklama
Bu halojensiz ve ekranlı veri kabloları, iyi EMC özelliklerine sahiptir. Bina içi uygulamalarda elektronik kontrol sistemlerinde ve panolarda, haberleşme teknolojilerinde, şalt panolarında sinyal iletiminde kullanılan eşleştirilmiş kablolardır. HFFR kompound alev geciktirici ve kendiliğinden sönme özelliğine sahip olup, kablo güvenlik gereksinimlerinin çok yüksek olduğu alanlar için uygundur.

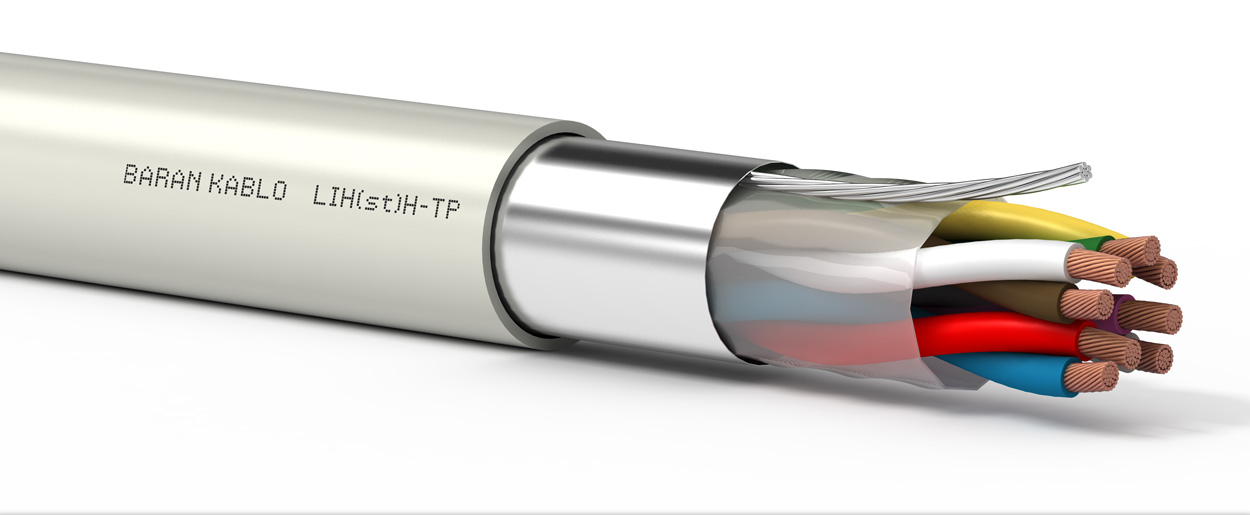

Kablo Yapısı
| İletken | Esnek Örgülü Tavlı Bakır (IEC/EN 60228, VDE 0295, Sınıf 5) |
| Yalıtkan | halojen içermeyen polimer bileşik (EN 50290-2-26, VDE 0207-363-7) |
| Büküm | Çekirdekler çiftler halinde bükülür, çiftler katmanlar halinde bükülür |
| Dış Kılıf Renk | Gri RAL7001 ve talep üzerine diğer renkler |
| Temel Renkler | Renkli acc. DIN 47100'e göre |
| Dış Kılıf | halojen içermeyen polimer bileşik (EN 50290-2-27, VDE 0207-363-7) |
| Sargı | Pet Folyo |
| Ekran | Al-PET Folyo ve Kalaylı Bakır Tahliye Teli |
Teknik Özellikler
| Min. Bükülme Yarıçapı | Sabit: 5 x Kablo Çapı, Esnek: 10 x Kablo Çapı |
| Çalışma Gerilimi | 0.50 mm²..1.50 mm² 300 V / 500 V; 2.50 mm²…... 450 V / 750 V |
| Test Gerilimi | 2500 V |
| İşletme Sıcaklığı | Sabit: -30 °C ........+70 °C, Esnek: -5 °C ........+70 °C |
| Alev Geciktiricilik | IEC 60332-1-2, VDE 0482-332-1-2 |
| Duman Yoğunluğu | IEC 61034-1&2 |
| Halojensizlik | DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 |
Teknik Tablolar
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1x2x0,14 | 3.1 | 10 | |||||||||
| 2x2x0,14 | 4.6 | 18 | |||||||||
| 3x2x0,14 | 4.9 | 21 | |||||||||
| 4x2x0,14 | 5.5 | 27 | |||||||||
| 5x2x0,14 | 6.0 | 32 | |||||||||
| 6x2x0,14 | 6.7 | 39 | |||||||||
| 7x2x0,14 | 6.7 | 41 | |||||||||
| 8x2x0,14 | 7.6 | 47 | |||||||||
| 9x2x0,14 | 8.3 | 56 | |||||||||
| 10x2x0,14 | 8.5 | 59 | |||||||||
| 12x2x0,14 | 8.7 | 65 | |||||||||
| 14x2x0,14 | 9.2 | 72 | |||||||||
| 16x2x0,14 | 9.8 | 84 | |||||||||
| 18x2x0,14 | 10.3 | 91 | |||||||||
| 19x2x0,14 | 10.3 | 93 | |||||||||
| 20x2x0,14 | 11.0 | 103 | |||||||||
| 24x2x0,14 | 12.2 | 119 | |||||||||
| 25x2x0,14 | 12.6 | 129 | |||||||||
| 27x2x0,14 | 12.6 | 134 | |||||||||
| 30x2x0,14 | 13.1 | 143 | |||||||||
| 32x2x0,14 | 13.5 | 151 | |||||||||
| 34x2x0,14 | 14.2 | 166 | |||||||||
| 36x2x0,14 | 14.2 | 170 | |||||||||
| 20x2x0,22 | 12.7 | 136 | |||||||||
| 24x2x0,22 | 14.2 | 164 | |||||||||
| 25x2x0,22 | 14.5 | 169 | |||||||||
| 27x2x0,22 | 14.5 | 175 | |||||||||
| 30x2x0,22 | 15.0 | 188 | |||||||||
| 32x2x0,22 | 15.8 | 206 | |||||||||
| 34x2x0,22 | 16.3 | 216 | |||||||||
| 36x2x0,22 | 16.3 | 223 | |||||||||
| 37x2x0,22 | 16.3 | 226 | |||||||||
| 40x2x0,22 | 17.6 | 252 | |||||||||
| 42x2x0,22 | 18.7 | 274 | |||||||||
| 45x2x0,22 | 19.0 | 286 | |||||||||
| 50x2x0,22 | 19.7 | 316 | |||||||||
| 52x2x0,22 | 19.7 | 322 | |||||||||
| 54x2x0,22 | 20.2 | 333 | |||||||||
| 56x2x0,22 | 20.2 | 339 | |||||||||
| 1x2x0,25 | 3.8 | 14 | |||||||||
| 2x2x0,25 | 5.6 | 26 | |||||||||
| 3x2x0,25 | 5.9 | 31 | |||||||||
| 4x2x0,25 | 6.6 | 40 | |||||||||
| 5x2x0,25 | 7.2 | 46 | |||||||||
| 6x2x0,25 | 7.8 | 53 | |||||||||
| 7x2x0,25 | 7.8 | 56 | |||||||||
| 1x2x0,34 | 4.0 | 16 | |||||||||
| 2x2x0,34 | 5.9 | 29 | |||||||||
| 3x2x0,34 | 6.2 | 35 | |||||||||
| 4x2x0,34 | 7.0 | 45 | |||||||||
| 5x2x0,34 | 7.6 | 53 | |||||||||
| 6x2x0,34 | 8.5 | 64 | |||||||||
| 7x2x0,34 | 8.5 | 69 | |||||||||
| 8x2x0,34 | 9.9 | 84 | |||||||||
| 9x2x0,34 | 10.6 | 92 | |||||||||
| 10x2x0,34 | 11.1 | 104 | |||||||||
| 12x2x0,34 | 11.4 | 115 | |||||||||
| 14x2x0,34 | 12.0 | 128 | |||||||||
| 16x2x0,34 | 12.8 | 147 | |||||||||
| 18x2x0,34 | 13.5 | 160 | |||||||||
| 19x2x0,34 | 13.5 | 165 | |||||||||
| 20x2x0,34 | 14.3 | 181 | |||||||||
| 24x2x0,34 | 16.0 | 217 | |||||||||
| 25x2x0,34 | 16.4 | 224 | |||||||||
| 27x2x0,34 | 16.4 | 234 | |||||||||
| 30x2x0,34 | 17.1 | 260 | |||||||||
| 32x2x0,34 | 17.8 | 274 | |||||||||
| 34x2x0,34 | 18.6 | 298 | |||||||||
| 36x2x0,34 | 18.6 | 307 | |||||||||
| 8x2x0,75 | 13.5 | 155 | |||||||||
| 9x2x0,75 | 14.6 | 177 | |||||||||
| 10x2x0,75 | 15.1 | 190 | |||||||||
| 12x2x0,75 | 15.7 | 220 | |||||||||
| 14x2x0,75 | 16.5 | 245 | |||||||||
| 16x2x0,75 | 17.6 | 280 | |||||||||
| 18x2x0,75 | 18.7 | 315 | |||||||||
| 19x2x0,75 | 18.7 | 325 | |||||||||
| 20x2x0,75 | 19.9 | 352 | |||||||||
| 1x2x1 | 5.6 | 31 | |||||||||
| 2x2x1 | 8.7 | 62 | |||||||||
| 3x2x1 | 9.2 | 76 | |||||||||
| 4x2x1 | 10.2 | 98 | |||||||||
| 5x2x1 | 11.4 | 121 | |||||||||
| 6x2x1 | 12.6 | 145 | |||||||||
| 7x2x1 | 12.6 | 157 | |||||||||
| 8x2x1 | 14.7 | 188 | |||||||||
| 9x2x1 | 15.9 | 215 | |||||||||
| 10x2x1 | 16.4 | 231 | |||||||||
| 12x2x1 | 17.1 | 267 | |||||||||
| 14x2x1 | 18.0 | 298 | |||||||||
| 16x2x1 | 19.1 | 340 | |||||||||
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
| 37x2x0,14 | 14.2 | 172 | |||||||||
| 40x2x0,14 | 15.3 | 193 | |||||||||
| 42x2x0,14 | 16.1 | 203 | |||||||||
| 45x2x0,14 | 16.3 | 212 | |||||||||
| 50x2x0,14 | 16.9 | 234 | |||||||||
| 52x2x0,14 | 16.9 | 239 | |||||||||
| 54x2x0,14 | 17.4 | 247 | |||||||||
| 56x2x0,14 | 17.4 | 252 | |||||||||
| 1x2x0,22 | 3.5 | 12 | |||||||||
| 2x2x0,22 | 5.4 | 24 | |||||||||
| 3x2x0,22 | 5.7 | 28 | |||||||||
| 4x2x0,22 | 6.2 | 34 | |||||||||
| 5x2x0,22 | 6.9 | 42 | |||||||||
| 6x2x0,22 | 7.5 | 48 | |||||||||
| 7x2x0,22 | 7.5 | 51 | |||||||||
| 8x2x0,22 | 8.7 | 63 | |||||||||
| 9x2x0,22 | 9.5 | 74 | |||||||||
| 10x2x0,22 | 9.8 | 78 | |||||||||
| 12x2x0,22 | 10.1 | 86 | |||||||||
| 14x2x0,22 | 10.6 | 95 | |||||||||
| 16x2x0,22 | 11.3 | 110 | |||||||||
| 18x2x0,22 | 11.9 | 120 | |||||||||
| 19x2x0,22 | 11.9 | 123 | |||||||||
| 8x2x0,25 | 9.1 | 69 | |||||||||
| 9x2x0,25 | 10.0 | 81 | |||||||||
| 10x2x0,25 | 10.2 | 86 | |||||||||
| 12x2x0,25 | 10.5 | 95 | |||||||||
| 14x2x0,25 | 11.3 | 111 | |||||||||
| 16x2x0,25 | 11.9 | 122 | |||||||||
| 18x2x0,25 | 12.7 | 139 | |||||||||
| 19x2x0,25 | 12.7 | 143 | |||||||||
| 20x2x0,25 | 13.3 | 150 | |||||||||
| 24x2x0,25 | 14.9 | 181 | |||||||||
| 25x2x0,25 | 15.4 | 195 | |||||||||
| 27x2x0,25 | 15.4 | 202 | |||||||||
| 30x2x0,25 | 15.9 | 217 | |||||||||
| 32x2x0,25 | 16.5 | 229 | |||||||||
| 34x2x0,25 | 17.3 | 249 | |||||||||
| 36x2x0,25 | 17.3 | 257 | |||||||||
| 37x2x0,25 | 17.3 | 260 | |||||||||
| 40x2x0,25 | 18.6 | 289 | |||||||||
| 42x2x0,25 | 19.7 | 314 | |||||||||
| 45x2x0,25 | 20.0 | 328 | |||||||||
| 50x2x0,25 | 20.6 | 351 | |||||||||
| 52x2x0,25 | 20.6 | 359 | |||||||||
| 1x2x0,5 | 4.7 | 21 | |||||||||
| 2x2x0,5 | 7.3 | 42 | |||||||||
| 3x2x0,5 | 7.7 | 51 | |||||||||
| 4x2x0,5 | 8.6 | 65 | |||||||||
| 5x2x0,5 | 9.6 | 81 | |||||||||
| 6x2x0,5 | 10.4 | 92 | |||||||||
| 7x2x0,5 | 10.4 | 99 | |||||||||
| 8x2x0,5 | 12.1 | 120 | |||||||||
| 9x2x0,5 | 13.2 | 139 | |||||||||
| 10x2x0,5 | 13.6 | 148 | |||||||||
| 12x2x0,5 | 14.2 | 172 | |||||||||
| 14x2x0,5 | 14.9 | 191 | |||||||||
| 16x2x0,5 | 15.9 | 218 | |||||||||
| 18x2x0,5 | 16.9 | 247 | |||||||||
| 19x2x0,5 | 16.9 | 253 | |||||||||
| 20x2x0,5 | 17.8 | 267 | |||||||||
| 1x2x0,75 | 5.3 | 27 | |||||||||
| 2x2x0,75 | 8.1 | 54 | |||||||||
| 3x2x0,75 | 8.6 | 66 | |||||||||
| 4x2x0,75 | 9.6 | 84 | |||||||||
| 5x2x0,75 | 10.5 | 98 | |||||||||
| 6x2x0,75 | 11.6 | 119 | |||||||||
| 7x2x0,75 | 11.6 | 128 | |||||||||
| 1x2x1,5 | 6.7 | 43 | |||||||||
| 2x2x1,5 | 10.3 | 85 | |||||||||
| 3x2x1,5 | 11.1 | 111 | |||||||||
| 4x2x1,5 | 12.2 | 135 | |||||||||
| 5x2x1,5 | 13.5 | 166 | |||||||||
| 6x2x1,5 | 15.0 | 198 | |||||||||
| 7x2x1,5 | 15.0 | 216 | |||||||||
| 8x2x1,5 | 17.6 | 266 | |||||||||
| 9x2x1,5 | 19.1 | 303 | |||||||||
| 10x2x1,5 | 19.8 | 335 | |||||||||
| 1x2x2,5 | 7.6 | 56 | |||||||||
| 2x2x2,5 | 11.9 | 117 | |||||||||
| 3x2x2,5 | 12.8 | 155 | |||||||||
| 4x2x2,5 | 14.3 | 196 | |||||||||
| 5x2x2,5 | 15.9 | 241 | |||||||||
| 6x2x2,5 | 17.5 | 287 | |||||||||
| 7x2x2,5 | 17.5 | 313 | |||||||||
