Açıklama
Bu halogen free esnek kablolar tüm elektrik ekipmanlarında, elektronik kontrol sistemlerinde, otomasyon teknolojileri, makine ve kimya sanayi, ıslak, kuru, nemli iç mekan uygulamalarında. HFFR bileşik alev geciktirici ve kendi kendine sönme özelliğine sahiptir ve alanlar için uygundur. Kablolar için güvenlik gereksinimlerinin çok yüksek olduğu yerlerde. Kablo, kalaylı bakır tel ekranlamaya sahiptir. Yüksek frekanslı girişimden kaçınma gereksiniminin olduğu ve iç kılıfın sağladığı alanlar ek mekanik koruma. UV korumalı bileşik kullanıldığı sürece bu kablolar da kullanılabilir. Kablonun doğrudan güneş ışığına maruz kaldığı dış mekan uygulamalarında kullanılır.

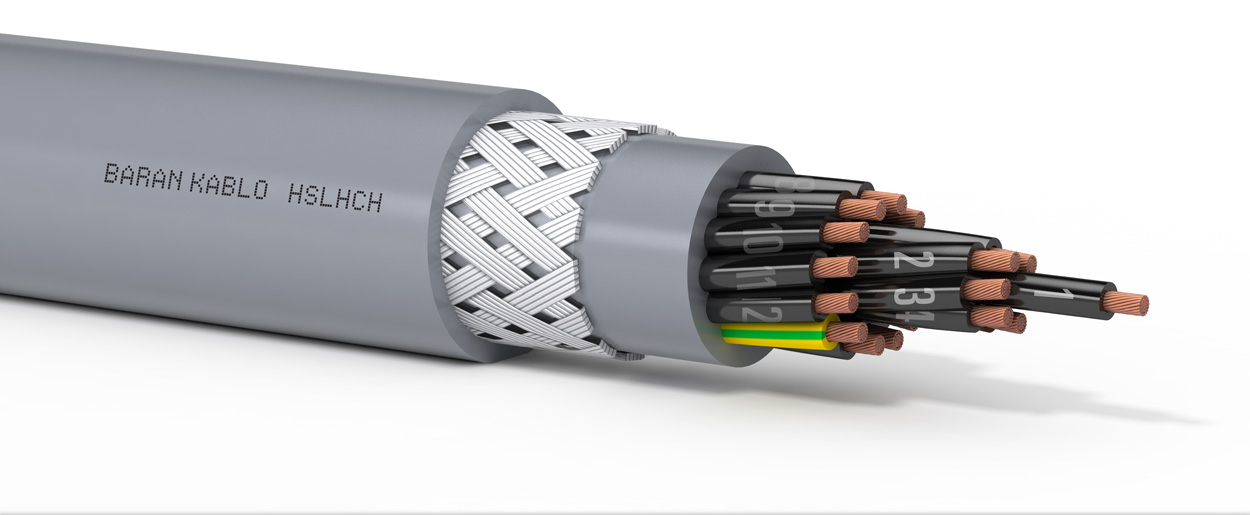

Kablo Yapısı
| İletken | Esnek Örgülü Tavlı Bakır (IEC/EN 60228, VDE 0295, Sınıf 5) |
| Yalıtkan | halojen içermeyen polimer bileşik (EN 50290-2-26, VDE 0207-363-7) |
| Büküm | Katmanlar halinde |
| Dış Kılıf Renk | Gri RAL7001 ve talep üzerine diğer renkler |
| Damar Renkleri | HSLHCH-JZ tipi; Sarı-yeşil toprak iletkenli beyaz numaralı siyah damarlar. HSLHCH-OZ tipi; Sarı-yeşil toprak iletkeni olmayan beyaz numaralı siyah damarlar |
| Dış Kılıf | halojen içermeyen polimer bileşik (DIN EN 50363-8, VDE 0207-363-8) |
| İç Kılıf | halojen içermeyen polimer bileşik (DIN EN 50363-8, VDE 0207-363-8) |
| Ekran | Kalaylı Bakır Tel Örgü |
Teknik Özellikler
| Min. Bükülme Yarıçapı | Sabit: 8 x Kablo Çapı, Esnek: 15 x Kablo Çapı |
| Çalışma Gerilimi | 300 V / 500 V |
| Test Gerilimi | 2500 V |
| İşletme Sıcaklığı | Sabit: -30 °C ........+70 °C, Esnek: -5 °C ........+70 °C |
| Alev Geciktiricilik | DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 |
| Duman Yoğunluğu | IEC 61034-1&2 |
| Halojensizlik | DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 |
Teknik Tablolar
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 x 0,5 | 6.4 | 62.6 | |||||||||
| 3 G 0,5 | 6.7 | 70.3 | |||||||||
| 4 G 0,5 | 7.2 | 83.4 | |||||||||
| 5 G 0,5 | 7.7 | 96 | |||||||||
| 6 G 0,5 | 8.2 | 110.4 | |||||||||
| 7 G 0,5 | 8.2 | 113.7 | |||||||||
| 8 G 0,5 | 9.4 | 144.5 | |||||||||
| 9 G 0,5 | 10.0 | 162.9 | |||||||||
| 10 G 0,5 | 10.4 | 177.7 | |||||||||
| 12 G 0,5 | 10.7 | 192.1 | |||||||||
| 14 G 0,5 | 11.3 | 216.8 | |||||||||
| 16 G 0,5 | 11.9 | 238.1 | |||||||||
| 18 G 0,5 | 12.4 | 262.7 | |||||||||
| 19 G 0,5 | 12.4 | 266.1 | |||||||||
| 20 G 0,5 | 12.9 | 287.6 | |||||||||
| 24 G 0,5 | 14.6 | 359 | |||||||||
| 25 G 0,5 | 14.8 | 372.4 | |||||||||
| 27 G 0,5 | 14.8 | 379.2 | |||||||||
| 30 G 0,5 | 15.3 | 406.7 | |||||||||
| 32 G 0,5 | 15.8 | 433.1 | |||||||||
| 34 G 0,5 | 16.6 | 469.4 | |||||||||
| 36 G 0,5 | 16.6 | 476.1 | |||||||||
| 37 G 0,5 | 16.6 | 479.5 | |||||||||
| 25 G 0,75 | 16.3 | 472.7 | |||||||||
| 27 G 0,75 | 16.3 | 482.8 | |||||||||
| 30 G 0,75 | 16.9 | 522.4 | |||||||||
| 32 G 0,75 | 17.4 | 555.9 | |||||||||
| 34 G 0,75 | 18.0 | 592.2 | |||||||||
| 36 G 0,75 | 18.0 | 602.4 | |||||||||
| 37 G 0,75 | 18.0 | 607.4 | |||||||||
| 40 G 0,75 | 19.3 | 686 | |||||||||
| 2 x 1 | 7.2 | 84 | |||||||||
| 3 G 1 | 7.6 | 96.8 | |||||||||
| 4 G 1 | 8.1 | 115 | |||||||||
| 5 G 1 | 8.9 | 140.8 | |||||||||
| 6 G 1 | 9.6 | 162.3 | |||||||||
| 7 G 1 | 9.6 | 169 | |||||||||
| 8 G 1 | 11.0 | 213.6 | |||||||||
| 9 G 1 | 11.7 | 239 | |||||||||
| 10 G 1 | 12.2 | 262.6 | |||||||||
| 12 G 1 | 12.5 | 286.3 | |||||||||
| 14 G 1 | 13.1 | 318.8 | |||||||||
| 16 G 1 | 13.9 | 359.8 | |||||||||
| 18 G 1 | 14.5 | 398.1 | |||||||||
| 19 G 1 | 14.5 | 404.8 | |||||||||
| 20 G 1 | 15.2 | 436 | |||||||||
| 24 G 1,5 | 20.1 | 753.3 | |||||||||
| 2 x 2,5 | 9.3 | 146.3 | |||||||||
| 3 G 2,5 | 9.7 | 173.5 | |||||||||
| 4 G 2,5 | 10.5 | 212 | |||||||||
| 5 G 2,5 | 11.6 | 257.8 | |||||||||
| 6 G 2,5 | 12.6 | 302.6 | |||||||||
| 7 G 2,5 | 12.6 | 318.6 | |||||||||
| 8 G 2,5 | 14.5 | 402.1 | |||||||||
| 9 G 2,5 | 15.4 | 453.7 | |||||||||
| 10 G 2,5 | 16.3 | 502.6 | |||||||||
| 12 G 2,5 | 16.7 | 557.3 | |||||||||
| 14 G 2,5 | 17.5 | 622.5 | |||||||||
| 16 G 2,5 | 18.6 | 706.6 | |||||||||
| 18 G 2,5 | 19.5 | 781.4 | |||||||||
| 19 G 2,5 | 19.5 | 797.4 | |||||||||
| 2 x 4 | 10.4 | 193.1 | |||||||||
| 3 G 4 | 11.1 | 241.1 | |||||||||
| 4 G 4 | 12.1 | 295.8 | |||||||||
| 5 G 4 | 13.3 | 362 | |||||||||
| 6 G 4 | 14.4 | 427.2 | |||||||||
| 7 G 4 | 14.4 | 453 | |||||||||
| 8 G 4 | 16.6 | 566.9 | |||||||||
| 9 G 4 | 17.7 | 639.9 | |||||||||
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km | |||||||||
| 40 G 0,5 | 17.5 | 533.2 | |||||||||
| 42 G 0,5 | 18.3 | 578.7 | |||||||||
| 45 G 0,5 | 18.8 | 610.9 | |||||||||
| 50 G 0,5 | 19.3 | 649.7 | |||||||||
| 52 G 0,5 | 19.3 | 656.4 | |||||||||
| 54 G 0,5 | 19.8 | 686.9 | |||||||||
| 56 G 0,5 | 19.8 | 693.7 | |||||||||
| 2 x 0,75 | 6.9 | 74.6 | |||||||||
| 3 G 0,75 | 7.2 | 84.9 | |||||||||
| 4 G 0,75 | 7.7 | 99.3 | |||||||||
| 5 G 0,75 | 8.3 | 116.2 | |||||||||
| 6 G 0,75 | 9.1 | 140 | |||||||||
| 7 G 0,75 | 9.1 | 145.1 | |||||||||
| 8 G 0,75 | 10.2 | 177.9 | |||||||||
| 9 G 0,75 | 11.0 | 204.8 | |||||||||
| 10 G 0,75 | 11.4 | 223.2 | |||||||||
| 12 G 0,75 | 11.8 | 242.1 | |||||||||
| 14 G 0,75 | 12.3 | 269.4 | |||||||||
| 16 G 0,75 | 12.8 | 298.5 | |||||||||
| 18 G 0,75 | 13.6 | 334.7 | |||||||||
| 19 G 0,75 | 13.6 | 339.8 | |||||||||
| 20 G 0,75 | 14.2 | 365.8 | |||||||||
| 24 G 0,75 | 15.8 | 447.3 | |||||||||
| 24 G 1 | 17.1 | 542.7 | |||||||||
| 25 G 1 | 17.4 | 562.9 | |||||||||
| 27 G 1 | 17.4 | 576.4 | |||||||||
| 30 G 1 | 18.0 | 621.4 | |||||||||
| 32 G 1 | 18.8 | 675.8 | |||||||||
| 34 G 1 | 19.5 | 720.2 | |||||||||
| 36 G 1 | 19.5 | 733.7 | |||||||||
| 37 G 1 | 19.5 | 740.5 | |||||||||
| 2 x 1,5 | 8.1 | 107.8 | |||||||||
| 3 G 1,5 | 8.8 | 131.9 | |||||||||
| 4 G 1,5 | 9.4 | 156.7 | |||||||||
| 5 G 1,5 | 10.2 | 186.5 | |||||||||
| 6 G 1,5 | 11.2 | 222.6 | |||||||||
| 7 G 1,5 | 11.2 | 232.2 | |||||||||
| 8 G 1,5 | 12.6 | 285.5 | |||||||||
| 9 G 1,5 | 13.6 | 330.1 | |||||||||
| 10 G 1,5 | 14.2 | 359.4 | |||||||||
| 12 G 1,5 | 14.6 | 395.1 | |||||||||
| 14 G 1,5 | 15.3 | 439.8 | |||||||||
| 16 G 1,5 | 16.3 | 496.5 | |||||||||
| 18 G 1,5 | 17.1 | 551.3 | |||||||||
| 19 G 1,5 | 17.1 | 560.9 | |||||||||
| 20 G 1,5 | 17.9 | 604.3 | |||||||||
| 10 G 4 | 18.6 | 710.2 | |||||||||
| 12 G 4 | 19.2 | 788.5 | |||||||||
| 2 x 6 | 12.1 | 270.7 | |||||||||
| 3 G 6 | 12.8 | 331.3 | |||||||||
| 4 G 6 | 14.1 | 414.7 | |||||||||
| 5 G 6 | 15.4 | 501.8 | |||||||||
| 6 G 6 | 16.9 | 603.4 | |||||||||
| 2 x 10 | 14.3 | 399.5 | |||||||||
| 3 G 10 | 15.1 | 496.1 | |||||||||
| 4 G 10 | 16.7 | 628.6 | |||||||||
| 5 G 10 | 18.5 | 773.3 | |||||||||
| 2 x 16 | 17.0 | 587 | |||||||||
| 3 G 16 | 18.3 | 749.3 | |||||||||
| 4 G 16 | 20.0 | 938.9 | |||||||||
