Açıklama
Bu halogen free esnek kablolar tüm elektrik ekipmanlarında, elektronik kontrol sistemlerinde, otomasyon teknolojileri, makine ve kimya sanayi, ıslak, kuru, nemli iç mekan uygulamalarında. HFFR bileşik alev geciktirici ve kendi kendine sönme özelliğine sahiptir ve alanlar için uygundur. Kablolar için güvenlik gereksinimlerinin çok yüksek olduğu yerlerde. Kablo, kalaylı bakır tel ekranlamaya sahiptir. Yüksek frekanslı parazitten kaçınma gereksiniminin olduğu alanlar. UV korumalı olduğu sürece bileşik kullanılır, bu kablolar, kablonun maruz kaldığı dış mekan uygulamalarında da kullanılabilir. Doğrudan güneş ışığı.

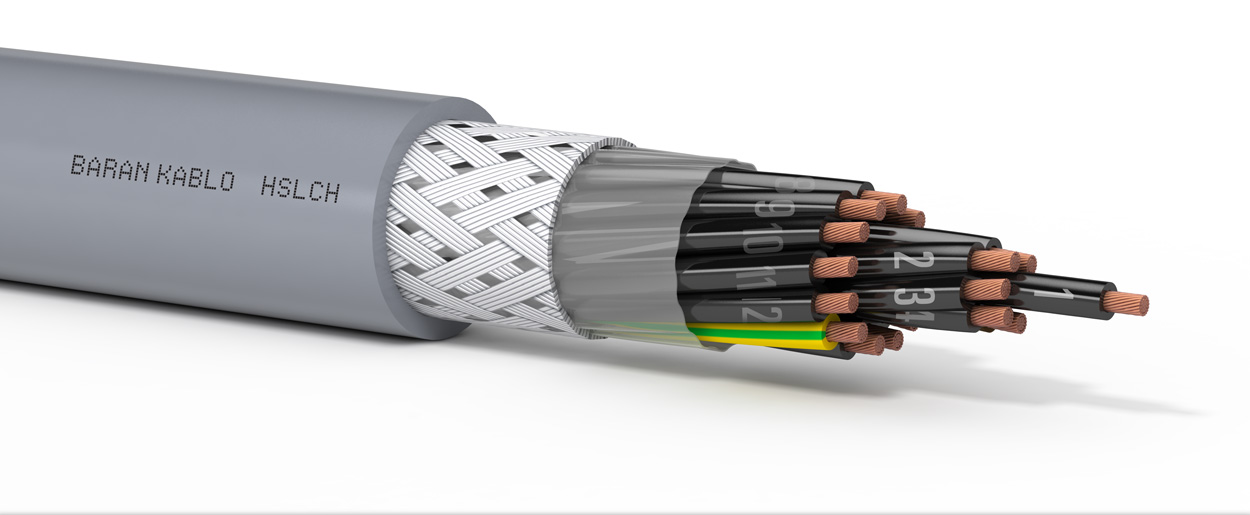

Kablo Yapısı
| İletken | Esnek Bükülü Tavlı Bakır (IEC/EN 60228, VDE 0295, Sınıf 5) |
| Yalıtkan | HFFR kompound (EN 50290-2-26, VDE 0207-363-7) |
| Büküm | Katmanlar halinde |
| Dış Kılıf Renk | Gri RAL7001 ve talep üzerine diğer renkler |
| Damar Renkleri | HSLCH-JZ tipi; Sarı-yeşil toprak iletkenli beyaz numaralı siyah damarlar. HSLCH-OZ tipi; Sarı-yeşil toprak iletkeni olmayan beyaz numaralı siyah damarlar. |
| Dış Kılıf | HFFR bileşik (DIN EN 50363-8, VDE 0207-363-8) |
| Sargı | Pet Folyo |
| Ekran | Kalaylı Bakır Tel Örgü |
Teknik Özellikler
| Min. Bükülme Yarıçapı | Sabit: 8 x Kablo Çapı, Esnek: 15 x Kablo Çapı |
| Çalışma Gerilimi | 300 V / 500 V |
| Test Gerilimi | 2500 V |
| İşletme Sıcaklığı | Sabit: -30 °C ........+70 °C, Esnek: -5 °C ........+70 °C |
| Alev Geciktiricilik | DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 |
| Duman Yoğunluğu | IEC 61034-1&2 |
| Halojensiz | DIN VDE 0482-754-1&2 / DIN EN 60754-1&2 / IEC 60754-1&2 |
Teknik Tablolar
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 x 0,5 | 5.3 | 38 | |||||||||
| 3 G 0,5 | 5.6 | 46 | |||||||||
| 4 G 0,5 | 6.2 | 60 | |||||||||
| 5 G 0,5 | 6.7 | 69 | |||||||||
| 6 G 0,5 | 7.2 | 80 | |||||||||
| 7 G 0,5 | 7.2 | 87 | |||||||||
| 8 G 0,5 | 8.1 | 99 | |||||||||
| 9 G 0,5 | 8.8 | 115 | |||||||||
| 10 G 0,5 | 9.3 | 127 | |||||||||
| 12 G 0,5 | 9.5 | 143 | |||||||||
| 14 G 0,5 | 10 | 159 | |||||||||
| 16 G 0,5 | 10.5 | 178 | |||||||||
| 18 G 0,5 | 11.2 | 200 | |||||||||
| 19 G 0,5 | 11.2 | 207 | |||||||||
| 20 G 0,5 | 11.7 | 217 | |||||||||
| 24 G 0,5 | 13 | 262 | |||||||||
| 25 G 0,5 | 13.3 | 271 | |||||||||
| 27 G 0,5 | 13.3 | 285 | |||||||||
| 30 G 0,5 | 13.9 | 315 | |||||||||
| 32 G 0,5 | 14.4 | 333 | |||||||||
| 34 G 0,5 | 14.9 | 352 | |||||||||
| 36 G 0,5 | 14.9 | 366 | |||||||||
| 37 G 0,5 | 14.9 | 373 | |||||||||
| 25 G 0,75 | 14.7 | 353 | |||||||||
| 27 G 0,75 | 14.7 | 372 | |||||||||
| 30 G 0,75 | 15.2 | 404 | |||||||||
| 32 G 0,75 | 15.7 | 427 | |||||||||
| 34 G 0,75 | 16.5 | 459 | |||||||||
| 36 G 0,75 | 16.5 | 477 | |||||||||
| 37 G 0,75 | 16.5 | 487 | |||||||||
| 40 G 0,75 | 17.5 | 526 | |||||||||
| 2 x 1 | 6.2 | 56 | |||||||||
| 3 G 1 | 6.6 | 70 | |||||||||
| 4 G 1 | 7.1 | 86 | |||||||||
| 5 G 1 | 7.7 | 101 | |||||||||
| 6 G 1 | 8.5 | 121 | |||||||||
| 7 G 1 | 8.5 | 133 | |||||||||
| 8 G 1 | 9.6 | 152 | |||||||||
| 9 G 1 | 10.2 | 170 | |||||||||
| 10 G 1 | 10.7 | 189 | |||||||||
| 12 G 1 | 11.3 | 221 | |||||||||
| 14 G 1 | 11.8 | 248 | |||||||||
| 16 G 1 | 12.4 | 278 | |||||||||
| 18 G 1 | 13 | 307 | |||||||||
| 19 G 1 | 13 | 319 | |||||||||
| 20 G 1 | 13.8 | 342 | |||||||||
| 24 G 1,5 | 18.3 | 571 | |||||||||
| 2 x 2,5 | 8 | 96 | |||||||||
| 3 G 2,5 | 8.6 | 129 | |||||||||
| 4 G 2,5 | 9.4 | 162 | |||||||||
| 5 G 2,5 | 10.2 | 195 | |||||||||
| 6 G 2,5 | 11.3 | 233 | |||||||||
| 7 G 2,5 | 11.3 | 259 | |||||||||
| 8 G 2,5 | 12.9 | 298 | |||||||||
| 9 G 2,5 | 14 | 337 | |||||||||
| 10 G 2,5 | 14.6 | 376 | |||||||||
| 12 G 2,5 | 15.1 | 433 | |||||||||
| 14 G 2,5 | 16 | 499 | |||||||||
| 16 G 2,5 | 16.9 | 562 | |||||||||
| 18 G 2,5 | 17.7 | 621 | |||||||||
| 19 G 2,5 | 17.7 | 647 | |||||||||
| 2 x 4 | 9.2 | 136 | |||||||||
| 3 G 4 | 9.8 | 179 | |||||||||
| 4 G 4 | 10.6 | 227 | |||||||||
| 5 G 4 | 11.8 | 281 | |||||||||
| 6 G 4 | 12.9 | 329 | |||||||||
| 7 G 4 | 12.9 | 369 | |||||||||
| 8 G 4 | 14.9 | 431 | |||||||||
| 9 G 4 | 16.2 | 486 | |||||||||
| Damar Sayısı X Kesit (nxmm²) | Dış Çap mm | Kablo Ağırlığı ≈ Kg/Km |
|||||||||
| 40 G 0,5 | 15.8 | 401 | |||||||||
| 42 G 0,5 | 16.8 | 431 | |||||||||
| 45 G 0,5 | 17.1 | 454 | |||||||||
| 50 G 0,5 | 17.5 | 491 | |||||||||
| 52 G 0,5 | 17.5 | 505 | |||||||||
| 54 G 0,5 | 18 | 523 | |||||||||
| 56 G 0,5 | 18 | 537 | |||||||||
| 2 x 0,75 | 5.7 | 47 | |||||||||
| 3 G 0,75 | 6.2 | 60 | |||||||||
| 4 G 0,75 | 6.7 | 72 | |||||||||
| 5 G 0,75 | 7.2 | 86 | |||||||||
| 6 G 0,75 | 7.8 | 98 | |||||||||
| 7 G 0,75 | 7.8 | 108 | |||||||||
| 8 G 0,75 | 9 | 129 | |||||||||
| 9 G 0,75 | 9.6 | 142 | |||||||||
| 10 G 0,75 | 10.1 | 158 | |||||||||
| 12 G 0,75 | 10.4 | 180 | |||||||||
| 14 G 0,75 | 10.8 | 203 | |||||||||
| 16 G 0,75 | 11.6 | 231 | |||||||||
| 18 G 0,75 | 12.1 | 255 | |||||||||
| 19 G 0,75 | 12.1 | 264 | |||||||||
| 20 G 0,75 | 12.7 | 277 | |||||||||
| 24 G 0,75 | 14.4 | 339 | |||||||||
| 24 G 1 | 15.4 | 409 | |||||||||
| 25 G 1 | 15.7 | 424 | |||||||||
| 27 G 1 | 15.7 | 448 | |||||||||
| 30 G 1 | 16.5 | 496 | |||||||||
| 32 G 1 | 17.1 | 528 | |||||||||
| 34 G 1 | 17.7 | 556 | |||||||||
| 36 G 1 | 17.7 | 580 | |||||||||
| 37 G 1 | 17.7 | 592 | |||||||||
| 2 x 1,5 | 7.1 | 73 | |||||||||
| 3 G 1,5 | 7.5 | 92 | |||||||||
| 4 G 1,5 | 8.1 | 113 | |||||||||
| 5 G 1,5 | 9.1 | 140 | |||||||||
| 6 G 1,5 | 9.8 | 161 | |||||||||
| 7 G 1,5 | 9.8 | 179 | |||||||||
| 8 G 1,5 | 11.4 | 212 | |||||||||
| 9 G 1,5 | 12.1 | 235 | |||||||||
| 10 G 1,5 | 12.7 | 260 | |||||||||
| 12 G 1,5 | 13.1 | 299 | |||||||||
| 14 G 1,5 | 13.9 | 345 | |||||||||
| 16 G 1,5 | 14.6 | 387 | |||||||||
| 18 G 1,5 | 15.4 | 427 | |||||||||
| 19 G 1,5 | 15.4 | 444 | |||||||||
| 20 G 1,5 | 16.3 | 475 | |||||||||
| 10 G 4 | 16.9 | 542 | |||||||||
| 12 G 4 | 17.4 | 626 | |||||||||
| 2 x 6 | 10.7 | 185 | |||||||||
| 3 G 6 | 11.5 | 254 | |||||||||
| 4 G 6 | 12.6 | 322 | |||||||||
| 5 G 6 | 14 | 398 | |||||||||
| 6 G 6 | 15.3 | 469 | |||||||||
| 2 x 10 | 12.7 | 281 | |||||||||
| 3 G 10 | 13.7 | 391 | |||||||||
| 4 G 10 | 15 | 500 | |||||||||
| 5 G 10 | 16.7 | 620 | |||||||||
| 2 x 16 | 15.4 | 417 | |||||||||
| 3 G 16 | 16.5 | 590 | |||||||||
| 4 G 16 | 18.4 | 767 |
