LIYCY-TP Signal Control Cable

Do you have a question about

LIYCY-TP Signal Control Cable ?

CALL US NOW

+90 262 655 0 276

LIYCY-TP Signal Control Cable Data Sheet PDF Download

Description
Cable Structure
Technical Specifications
Technical Tables

Description

Baran Kablo’s LIYCY-TP Matched and Shielded Data Cable is equipped with excellent Electromagnetic Compatibility (EMC) features, ensuring reliable signal transmission in electronic control systems, communication technologies, and panels within the machine industry. This cable is designed specifically for indoor applications and offers an ideal solution for situations requiring sensitive data transmission.

The LIYCY-TP model’s matched design protects each signal pair against electromagnetic interference, maximizing data integrity and transmission quality. Its dual shielding provides a high level of protection against external electromagnetic effects, significantly reducing signal degradation and crosstalk.

When used in technology-driven indoor infrastructures—such as electronic control panels, communication networks, and industrial automation systems—the LIYCY-TP cable series delivers reliable and uninterrupted performance, supporting the efficient operation of complex systems.

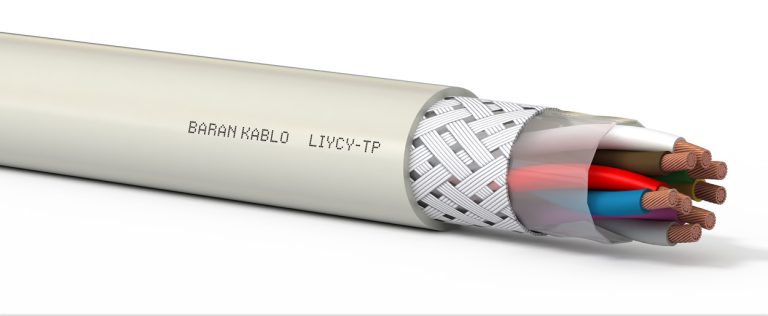

Cable Structure

Conductor	Flexible Stranded Annealed Copper (IEC/EN 60228, VDE 0295, Class 5)
Insulation	PVC (EN 50363-3, VDE 0207-363-3)
Core Stranding	Cores twisted to pairs, pairs is stranded in layers
Colours	Outer Sheath: Grey RAL7001 and other colours on request Core Colours: Coloured acc. to DIN 47100
Outer Sheath	PVC (EN 50290-2-22, EN 50363-4-1, VDE 0207-363-4-1)
Wrapping	PETP foil
Screen	Tinned Copper Wire Braid

Technical Specifications

Min. Bending Radius	Fixed: 5 x Cable Diameter, Flexible: 10 x Cable Diameter
Operating Voltage	0.50 mm²..1.50 mm² 300 V / 500 V; 2.50 mm²…... 450 V / 750 V
Test Voltage	2500 V
Temperature Range	Fixed: -30 °C ........+70 °C, Flexible: -5 °C ........+70 °C
Flame Retardancy	IEC 60332-1-2, VDE 0482-332-1-2

Technical Tables

Damar Sayısı X Kesit (nxmm²) (Number of Veins X Section)(nxmm²)	Dış Çap mm (Outer Diameter mm)	Kablo Ağırlığı ≈ Kg/Km (Cable Weight ≈ Kg/Km)
1 x 2 x 0,14	3,8	18
2 x 2 x 0,14	5,3	29
3 x 2 x 0,14	5,5	33
4 x 2 x 0,14	6,0	38
5 x 2 x 0,14	6,6	46
6 x 2 x 0,14	7,1	53
7 x 2 x 0,14	7,1	55
8 x 2 x 0,14	8,2	66
9 x 2 x 0,14	8,7	73
10 x 2 x 0,14	9,0	77
12 x 2 x 0,14	9,2	83
14 x 2 x 0,14	9,9	94
16 x 2 x 0,14	10,3	104
18 x 2 x 0,14	11,0	117
19 x 2 x 0,14	11,0	120
20 x 2 x 0,14	11,5	125
24 x 2 x 0,14	12,9	150
25 x 2 x 0,14	13,1	155
27 x 2 x 0,14	13,1	160
30 x 2 x 0,14	13,5	170
32 x 2 x 0,14	14,2	184
34 x 2 x 0,14	14,7	195
36 x 2 x 0,14	14,7	199
37 x 2 x 0,14	14,7	202
40 x 2 x 0,14	15,8	223
42 x 2 x 0,14	16,5	234
45 x 2 x 0,14	17,0	254
50 x 2 x 0,14	17,4	269
52 x 2 x 0,14	17,4	274
54 x 2 x 0,14	17,9	281
56 x 2 x 0,14	17,9	286
1 x 2 x 0,22	4,2	20
2 x 2 x 0,22	5,8	35
3 x 2 x 0,22	6,1	39
4 x 2 x 0,22	6,8	50
5 x 2 x 0,22	7,4	56
6 x 2 x 0,22	8,2	66
7 x 2 x 0,22	8,2	69
8 x 2 x 0,22	9,2	81
9 x 2 x 0,22	10,0	92
10 x 2 x 0,22	10,3	99
12 x 2 x 0,22	10,6	105
14 x 2 x 0,22	11,3	122
16 x 2 x 0,22	11,8	132
18 x 2 x 0,22	12,6	150
19 x 2 x 0,22	12,6	153
1 x 2 x 0,14	3,8	18
2 x 2 x 0,14	5,3	29
3 x 2 x 0,14	5,5	33
4 x 2 x 0,14	6,0	38
5 x 2 x 0,14	6,6	46
6 x 2 x 0,14	7,1	53
7 x 2 x 0,14	7,1	55
8 x 2 x 0,14	8,2	66
9 x 2 x 0,14	8,7	73
10 x 2 x 0,14	9,0	77
12 x 2 x 0,14	9,2	83
14 x 2 x 0,14	9,9	94
16 x 2 x 0,14	10,3	104
18 x 2 x 0,14	11,0	117
19 x 2 x 0,14	11,0	120
20 x 2 x 0,14	11,5	125
24 x 2 x 0,14	12,9	150
25 x 2 x 0,14	13,1	155
27 x 2 x 0,14	13,1	160
30 x 2 x 0,14	13,5	170
32 x 2 x 0,14	14,2	184
34 x 2 x 0,14	14,7	195
36 x 2 x 0,14	14,7	199
37 x 2 x 0,14	14,7	202
40 x 2 x 0,14	15,8	223
42 x 2 x 0,14	16,5	234
45 x 2 x 0,14	17,0	254
50 x 2 x 0,14	17,4	269
52 x 2 x 0,14	17,4	274
54 x 2 x 0,14	17,9	281
56 x 2 x 0,14	17,9	286
1 x 2 x 0,22	4,2	20
2 x 2 x 0,22	5,8	35
3 x 2 x 0,22	6,1	39
4 x 2 x 0,22	6,8	50
5 x 2 x 0,22	7,4	56
6 x 2 x 0,22	8,2	66
7 x 2 x 0,22	8,2	69
8 x 2 x 0,22	9,2	81
9 x 2 x 0,22	10,0	92
10 x 2 x 0,22	10,3	99
12 x 2 x 0,22	10,6	105
14 x 2 x 0,22	11,3	122
16 x 2 x 0,22	11,8	132
18 x 2 x 0,22	12,6	150
19 x 2 x 0,22	12,6	153
20 x 2 x 0,22	13,2	162
24 x 2 x 0,22	14,7	193
25 x 2 x 0,22	15,0	198
27 x 2 x 0,22	15,0	205
30 x 2 x 0,22	15,7	226
32 x 2 x 0,22	16,3	237
34 x 2 x 0,22	17,0	259
36 x 2 x 0,22	17,0	265
37 x 2 x 0,22	17,0	268
40 x 2 x 0,22	18,3	295
42 x 2 x 0,22	19,1	312
45 x 2 x 0,22	19,4	325
1 x 2 x 0,25	4,3	21
2 x 2 x 0,25	6,1	37
3 x 2 x 0,25	6,4	42
4 x 2 x 0,25	7,1	54
5 x 2 x 0,25	7,7	60
6 x 2 x 0,25	8,5	72
7 x 2 x 0,25	8,5	75
8 x 2 x 0,25	9,8	92
9 x 2 x 0,25	10,4	101
10 x 2 x 0,25	10,7	107
12 x 2 x 0,25	11,2	122
14 x 2 x 0,25	11,8	133
16 x 2 x 0,25	12,5	152
18 x 2 x 0,25	13,1	165
19 x 2 x 0,25	13,1	169
20 x 2 x 0,25	14,0	184
24 x 2 x 0,25	15,6	219
25 x 2 x 0,25	15,9	225
27 x 2 x 0,25	15,9	233
30 x 2 x 0,25	16,4	248
32 x 2 x 0,25	17,2	272
34 x 2 x 0,25	17,8	283
36 x 2 x 0,25	17,8	291
37 x 2 x 0,25	17,8	294
40 x 2 x 0,25	19,1	328
1 x 2 x 0,34	4,5	23
2 x 2 x 0,34	6,4	40
3 x 2 x 0,34	6,9	52
4 x 2 x 0,34	7,5	59
5 x 2 x 0,34	8,3	72
6 x 2 x 0,34	9,0	82
7 x 2 x 0,34	9,0	86
8 x 2 x 0,34	10,4	104
9 x 2 x 0,34	11,2	119
1 x 2 x 0,14	3,8	18
2 x 2 x 0,14	5,3	29
3 x 2 x 0,14	5,5	33
4 x 2 x 0,14	6,0	38
5 x 2 x 0,14	6,6	46
6 x 2 x 0,14	7,1	53
7 x 2 x 0,14	7,1	55
8 x 2 x 0,14	8,2	66
9 x 2 x 0,14	8,7	73
10 x 2 x 0,14	9,0	77
12 x 2 x 0,14	9,2	83
14 x 2 x 0,14	9,9	94
16 x 2 x 0,14	10,3	104
18 x 2 x 0,14	11,0	117
19 x 2 x 0,14	11,0	120
20 x 2 x 0,14	11,5	125
24 x 2 x 0,14	12,9	150
25 x 2 x 0,14	13,1	155
27 x 2 x 0,14	13,1	160
30 x 2 x 0,14	13,5	170
32 x 2 x 0,14	14,2	184
34 x 2 x 0,14	14,7	195
36 x 2 x 0,14	14,7	199
37 x 2 x 0,14	14,7	202
40 x 2 x 0,14	15,8	223
42 x 2 x 0,14	16,5	234
45 x 2 x 0,14	17,0	254
50 x 2 x 0,14	17,4	269
52 x 2 x 0,14	17,4	274
54 x 2 x 0,14	17,9	281
56 x 2 x 0,14	17,9	286
1 x 2 x 0,22	4,2	20
2 x 2 x 0,22	5,8	35
3 x 2 x 0,22	6,1	39
4 x 2 x 0,22	6,8	50
5 x 2 x 0,22	7,4	56
6 x 2 x 0,22	8,2	66
7 x 2 x 0,22	8,2	69
8 x 2 x 0,22	9,2	81
9 x 2 x 0,22	10,0	92
10 x 2 x 0,22	10,3	99
12 x 2 x 0,22	10,6	105
14 x 2 x 0,22	11,3	122
16 x 2 x 0,22	11,8	132
18 x 2 x 0,22	12,6	150
19 x 2 x 0,22	12,6	153
20 x 2 x 0,22	13,2	162
24 x 2 x 0,22	14,7	193
25 x 2 x 0,22	15,0	198
27 x 2 x 0,22	15,0	205
30 x 2 x 0,22	15,7	226
32 x 2 x 0,22	16,3	237
34 x 2 x 0,22	17,0	259
36 x 2 x 0,22	17,0	265
37 x 2 x 0,22	17,0	268
40 x 2 x 0,22	18,3	295
42 x 2 x 0,22	19,1	312
45 x 2 x 0,22	19,4	325
1 x 2 x 0,25	4,3	21
2 x 2 x 0,25	6,1	37
3 x 2 x 0,25	6,4	42
4 x 2 x 0,25	7,1	54
5 x 2 x 0,25	7,7	60
6 x 2 x 0,25	8,5	72
7 x 2 x 0,25	8,5	75
8 x 2 x 0,25	9,8	92
9 x 2 x 0,25	10,4	101
10 x 2 x 0,25	10,7	107
12 x 2 x 0,25	11,2	122
14 x 2 x 0,25	11,8	133
16 x 2 x 0,25	12,5	152
18 x 2 x 0,25	13,1	165
19 x 2 x 0,25	13,1	169
20 x 2 x 0,25	14,0	184
24 x 2 x 0,25	15,6	219
25 x 2 x 0,25	15,9	225
27 x 2 x 0,25	15,9	233
30 x 2 x 0,25	16,4	248
32 x 2 x 0,25	17,2	272
34 x 2 x 0,25	17,8	283
36 x 2 x 0,25	17,8	291
37 x 2 x 0,25	17,8	294
40 x 2 x 0,25	19,1	328
1 x 2 x 0,34	4,5	23
2 x 2 x 0,34	6,4	40
3 x 2 x 0,34	6,9	52
4 x 2 x 0,34	7,5	59
5 x 2 x 0,34	8,3	72
6 x 2 x 0,34	9,0	82
7 x 2 x 0,34	9,0	86
8 x 2 x 0,34	10,4	104
9 x 2 x 0,34	11,2	119
10 x 2 x 0,34	11,5	126
12 x 2 x 0,34	11,9	137
14 x 2 x 0,34	12,7	158
16 x 2 x 0,34	13,3	173
18 x 2 x 0,34	14,1	194
19 x 2 x 0,34	14,1	198
20 x 2 x 0,34	14,8	210
24 x 2 x 0,34	16,5	248
25 x 2 x 0,34	17,1	267
27 x 2 x 0,34	17,1	276
30 x 2 x 0,34	17,6	294
32 x 2 x 0,34	18,4	318
34 x 2 x 0,34	19,1	336
36 x 2 x 0,34	19,1	345
37 x 2 x 0,34	19,1	349
1 x 2 x 0,5	5,4	32
2 x 2 x 0,5	7,7	56
3 x 2 x 0,5	8,4	70
4 x 2 x 0,5	9,1	83
5 x 2 x 0,5	10,1	99
6 x 2 x 0,5	11,1	119
7 x 2 x 0,5	11,1	126
8 x 2 x 0,5	12,8	151
9 x 2 x 0,5	13,9	172
10 x 2 x 0,5	14,2	182
12 x 2 x 0,5	14,7	201
14 x 2 x 0,5	15,6	228
16 x 2 x 0,5	16,4	249
18 x 2 x 0,5	17,4	281
19 x 2 x 0,5	17,4	288
20 x 2 x 0,5	18,4	311
1 x 2 x 0,75	5,8	38
2 x 2 x 0,75	8,6	69
3 x 2 x 0,75	9,1	83
4 x 2 x 0,75	10,1	102
5 x 2 x 0,75	11,1	125
6 x 2 x 0,75	12,1	143
7 x 2 x 0,75	12,1	152
8 x 2 x 0,75	14,2	188
9 x 2 x 0,75	15,3	215
10 x 2 x 0,75	15,7	228
12 x 2 x 0,75	16,2	251
14 x 2 x 0,75	17,2	288
16 x 2 x 0,75	18,3	323
1 x 2 x 0,14	3,8	18
2 x 2 x 0,14	5,3	29
3 x 2 x 0,14	5,5	33
4 x 2 x 0,14	6,0	38
5 x 2 x 0,14	6,6	46
6 x 2 x 0,14	7,1	53
7 x 2 x 0,14	7,1	55
8 x 2 x 0,14	8,2	66
9 x 2 x 0,14	8,7	73
10 x 2 x 0,14	9,0	77
12 x 2 x 0,14	9,2	83
14 x 2 x 0,14	9,9	94
16 x 2 x 0,14	10,3	104
18 x 2 x 0,14	11,0	117
19 x 2 x 0,14	11,0	120
20 x 2 x 0,14	11,5	125
24 x 2 x 0,14	12,9	150
25 x 2 x 0,14	13,1	155
27 x 2 x 0,14	13,1	160
30 x 2 x 0,14	13,5	170
32 x 2 x 0,14	14,2	184
34 x 2 x 0,14	14,7	195
36 x 2 x 0,14	14,7	199
37 x 2 x 0,14	14,7	202
40 x 2 x 0,14	15,8	223
42 x 2 x 0,14	16,5	234
45 x 2 x 0,14	17,0	254
50 x 2 x 0,14	17,4	269
52 x 2 x 0,14	17,4	274
54 x 2 x 0,14	17,9	281
56 x 2 x 0,14	17,9	286
1 x 2 x 0,22	4,2	20
2 x 2 x 0,22	5,8	35
3 x 2 x 0,22	6,1	39
4 x 2 x 0,22	6,8	50
5 x 2 x 0,22	7,4	56
6 x 2 x 0,22	8,2	66
7 x 2 x 0,22	8,2	69
8 x 2 x 0,22	9,2	81
9 x 2 x 0,22	10,0	92
10 x 2 x 0,22	10,3	99
12 x 2 x 0,22	10,6	105
14 x 2 x 0,22	11,3	122
16 x 2 x 0,22	11,8	132
18 x 2 x 0,22	12,6	150
19 x 2 x 0,22	12,6	153
20 x 2 x 0,22	13,2	162
24 x 2 x 0,22	14,7	193
25 x 2 x 0,22	15,0	198
27 x 2 x 0,22	15,0	205
30 x 2 x 0,22	15,7	226
32 x 2 x 0,22	16,3	237
34 x 2 x 0,22	17,0	259
36 x 2 x 0,22	17,0	265
37 x 2 x 0,22	17,0	268
40 x 2 x 0,22	18,3	295
42 x 2 x 0,22	19,1	312
45 x 2 x 0,22	19,4	325
1 x 2 x 0,25	4,3	21
2 x 2 x 0,25	6,1	37
3 x 2 x 0,25	6,4	42
4 x 2 x 0,25	7,1	54
5 x 2 x 0,25	7,7	60
6 x 2 x 0,25	8,5	72
7 x 2 x 0,25	8,5	75
8 x 2 x 0,25	9,8	92
9 x 2 x 0,25	10,4	101
10 x 2 x 0,25	10,7	107
12 x 2 x 0,25	11,2	122
14 x 2 x 0,25	11,8	133
16 x 2 x 0,25	12,5	152
18 x 2 x 0,25	13,1	165
19 x 2 x 0,25	13,1	169
20 x 2 x 0,25	14,0	184
24 x 2 x 0,25	15,6	219
25 x 2 x 0,25	15,9	225
27 x 2 x 0,25	15,9	233
30 x 2 x 0,25	16,4	248
32 x 2 x 0,25	17,2	272
34 x 2 x 0,25	17,8	283
36 x 2 x 0,25	17,8	291
37 x 2 x 0,25	17,8	294
40 x 2 x 0,25	19,1	328
1 x 2 x 0,34	4,5	23
2 x 2 x 0,34	6,4	40
3 x 2 x 0,34	6,9	52
4 x 2 x 0,34	7,5	59
5 x 2 x 0,34	8,3	72
6 x 2 x 0,34	9,0	82
7 x 2 x 0,34	9,0	86
8 x 2 x 0,34	10,4	104
9 x 2 x 0,34	11,2	119
10 x 2 x 0,34	11,5	126
12 x 2 x 0,34	11,9	137
14 x 2 x 0,34	12,7	158
16 x 2 x 0,34	13,3	173
18 x 2 x 0,34	14,1	194
19 x 2 x 0,34	14,1	198
20 x 2 x 0,34	14,8	210
24 x 2 x 0,34	16,5	248
25 x 2 x 0,34	17,1	267
27 x 2 x 0,34	17,1	276
30 x 2 x 0,34	17,6	294
32 x 2 x 0,34	18,4	318
34 x 2 x 0,34	19,1	336
36 x 2 x 0,34	19,1	345
37 x 2 x 0,34	19,1	349
1 x 2 x 0,5	5,4	32
2 x 2 x 0,5	7,7	56
3 x 2 x 0,5	8,4	70
4 x 2 x 0,5	9,1	83
5 x 2 x 0,5	10,1	99
6 x 2 x 0,5	11,1	119
7 x 2 x 0,5	11,1	126
8 x 2 x 0,5	12,8	151
9 x 2 x 0,5	13,9	172
10 x 2 x 0,5	14,2	182
12 x 2 x 0,5	14,7	201
14 x 2 x 0,5	15,6	228
16 x 2 x 0,5	16,4	249
18 x 2 x 0,5	17,4	281
19 x 2 x 0,5	17,4	288
20 x 2 x 0,5	18,4	311
1 x 2 x 0,75	5,8	38
2 x 2 x 0,75	8,6	69
3 x 2 x 0,75	9,1	83
4 x 2 x 0,75	10,1	102
5 x 2 x 0,75	11,1	125
6 x 2 x 0,75	12,1	143
7 x 2 x 0,75	12,1	152
8 x 2 x 0,75	14,2	188
9 x 2 x 0,75	15,3	215
10 x 2 x 0,75	15,7	228
12 x 2 x 0,75	16,2	251
14 x 2 x 0,75	17,2	288
16 x 2 x 0,75	18,3	323
18 x 2 x 0,75	19,2	354
19 x 2 x 0,75	19,2	363
1 x 2 x 1	6,1	42
2 x 2 x 1	9,1	79
3 x 2 x 1	9,8	99
4 x 2 x 1	10,7	119
5 x 2 x 1	11,9	143
6 x 2 x 1	13,1	171
7 x 2 x 1	13,1	183
8 x 2 x 1	15,3	226
9 x 2 x 1	16,4	246
10 x 2 x 1	17,0	274
12 x 2 x 1	17,6	301
14 x 2 x 1	18,6	345
16 x 2 x 1	19,8	388
1 x 2 x 1,5	7,2	57
2 x 2 x 1,5	11,0	111
3 x 2 x 1,5	11,6	133
4 x 2 x 1,5	12,9	165
5 x 2 x 1,5	14,2	199
6 x 2 x 1,5	15,6	236
7 x 2 x 1,5	15,6	253
8 x 2 x 1,5	18,3	309
9 x 2 x 1,5	19,8	352
1 x 2 x 2,5	8,3	75
2 x 2 x 2,5	12,6	147
3 x 2 x 2,5	13,3	181
4 x 2 x 2,5	14,8	226
5 x 2 x 2,5	16,3	271
6 x 2 x 2,5	18,0	321
7 x 2 x 2,5	18,0	348

LIYCY-TP Signal Control Cable
