Description
Baran Kablo’s HSLHCH Control Cable is a halogen-free cable designed for use in a variety of applications, including electrical equipment, electronic control systems, automation technologies, and the machinery and chemical industries. This cable delivers high performance in wet, dry, and humid indoor environments and is recommended for settings where safety requirements are extremely high.
The HSLHCH series is equipped with an HFFR (Flame Retardant and Self-Extinguishing) compound, which prevents the component from igniting and ensures it extinguishes quickly in the event of a fire, making it an excellent choice for high-safety environments. Additionally, the cable features tinned copper wire shielding that effectively protects against high-frequency electrical interference. The inner jacket provides extra mechanical protection, enhancing the cable’s resistance to physical damage.
Thanks to the use of UV-protected compounds, HSLHCH cables can also be used effectively in outdoor applications where they are exposed to direct sunlight. This feature protects the cable surface from premature aging and wear caused by UV rays.
Baran Kablo’s product is designed with durability and safety in mind, making it ideal for industrial facilities and projects that require secure and long-lasting use.

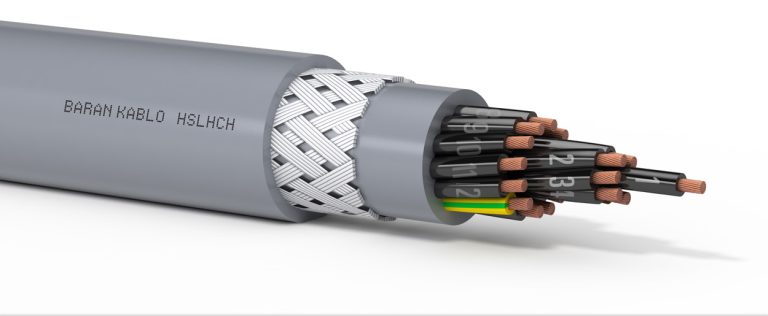

Cable Structure
| Conductor | Flexible Stranded Annealed Copper (IEC/EN 60228, VDE 0295, Class 5) |
| Insulation | halogen-free polymer compound (EN 50290-2-26, VDE 0207-363-7) |
| Core Stranding | In layers |
| Colours | Outer Sheath: Grey RAL7001 and other colours on request Core Colours: HSLHCH-JZ type; White numbered black cores with yellow-green earth conductor. HSLHCH-OZ type; White numbered black cores without yellow-green earth conductor. |
| Outer Sheath | halogen-free polymer compound (DIN EN 50363-8, VDE 0207-363-8) |
| Inner Sheath | halogen-free polymer compound (DIN EN 50363-8, VDE 0207-363-8 |
| Screen | Tinned Copper Wire Braid |
Technical Specifications
| Min. Bending Radius | Fixed: 8 x Cable Diameter, Flexible: 15 x Cable Diameter |
| Operating Voltage | 300 V / 500 V |
| Test Voltage | 2500 V |
| Temperature Range | Fixed: -30 °C ........+70 °C, Flexible: -5 °C ........+70 °C |
| Flame Retardancy | DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 |
| Smoke Density | IEC 61034-1&2 |
| Halogen Free | DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 |
Technical Tables
| Damar Sayısı X Kesit (nxmm²) (Number of Veins X Section)(nxmm²) | Dış Çap mm (Outer Diameter mm) | Kablo Ağırlığı ≈ Kg/Km (Cable Weight ≈ Kg/Km) |
|---|---|---|
| 2 x 0,5 | 6,4 | 62,6 |
| 3 G 0,5 | 6,7 | 70,3 |
| 4 G 0,5 | 7,2 | 83,4 |
| 5 G 0,5 | 7,7 | 96 |
| 6 G 0,5 | 8,2 | 110,4 |
| 7 G 0,5 | 8,2 | 113,7 |
| 8 G 0,5 | 9,4 | 144,5 |
| 9 G 0,5 | 10,0 | 162,9 |
| 10 G 0,5 | 10,4 | 177,7 |
| 12 G 0,5 | 10,7 | 192,1 |
| 14 G 0,5 | 11,3 | 216,8 |
| 16 G 0,5 | 11,9 | 238,1 |
| 18 G 0,5 | 12,4 | 262,7 |
| 19 G 0,5 | 12,4 | 266,1 |
| 20 G 0,5 | 12,9 | 287,6 |
| 24 G 0,5 | 14,6 | 359 |
| 25 G 0,5 | 14,8 | 372,4 |
| 27 G 0,5 | 14,8 | 379,2 |
| 30 G 0,5 | 15,3 | 406,7 |
| 32 G 0,5 | 15,8 | 433,1 |
| 34 G 0,5 | 16,6 | 469,4 |
| 36 G 0,5 | 16,6 | 476,1 |
| 37 G 0,5 | 16,6 | 479,5 |
| 40 G 0,5 | 17,5 | 533,2 |
| 42 G 0,5 | 18,3 | 578,7 |
| 45 G 0,5 | 18,8 | 610,9 |
| 50 G 0,5 | 19,3 | 649,7 |
| 52 G 0,5 | 19,3 | 656,4 |
| 54 G 0,5 | 19,8 | 686,9 |
| 56 G 0,5 | 19,8 | 693,7 |
| 2 x 0,75 | 6,9 | 74,6 |
| 3 G 0,75 | 7,2 | 84,9 |
| 4 G 0,75 | 7,7 | 99,3 |
| 5 G 0,75 | 8,3 | 116,2 |
| 6 G 0,75 | 9,1 | 140 |
| 7 G 0,75 | 9,1 | 145,1 |
| 8 G 0,75 | 10,2 | 177,9 |
| 9 G 0,75 | 11,0 | 204,8 |
| 10 G 0,75 | 11,4 | 223,2 |
| 12 G 0,75 | 11,8 | 242,1 |
| 14 G 0,75 | 12,3 | 269,4 |
| 16 G 0,75 | 12,8 | 298,5 |
| 18 G 0,75 | 13,6 | 334,7 |
| 19 G 0,75 | 13,6 | 339,8 |
| 20 G 0,75 | 14,2 | 365,8 |
| 24 G 0,75 | 15,8 | 447,3 |
| 25 G 0,75 | 16,3 | 472,7 |
| 27 G 0,75 | 16,3 | 482,8 |
| 30 G 0,75 | 16,9 | 522,4 |
| 32 G 0,75 | 17,4 | 555,9 |
| 34 G 0,75 | 18,0 | 592,2 |
| 36 G 0,75 | 18,0 | 602,4 |
| 37 G 0,75 | 18,0 | 607,4 |
| 40 G 0,75 | 19,3 | 686 |
| 2 x 1 | 7,2 | 84 |
| 3 G 1 | 7,6 | 96,8 |
| 4 G 1 | 8,1 | 115 |
| 5 G 1 | 8,9 | 140,8 |
| 6 G 1 | 9,6 | 162,3 |
| 7 G 1 | 9,6 | 169 |
| 8 G 1 | 11,0 | 213,6 |
| 9 G 1 | 11,7 | 239 |
| 10 G 1 | 12,2 | 262,6 |
| 12 G 1 | 12,5 | 286,3 |
| 14 G 1 | 13,1 | 318,8 |
| 16 G 1 | 13,9 | 359,8 |
| 18 G 1 | 14,5 | 398,1 |
| 19 G 1 | 14,5 | 404,8 |
| 20 G 1 | 15,2 | 436 |
| 24 G 1 | 17,1 | 542,7 |
| 25 G 1 | 17,4 | 562,9 |
| 27 G 1 | 17,4 | 576,4 |
| 30 G 1 | 18,0 | 621,4 |
| 32 G 1 | 18,8 | 675,8 |
| 34 G 1 | 19,5 | 720,2 |
| 36 G 1 | 19,5 | 733,7 |
| 37 G 1 | 19,5 | 740,5 |
| 2 x 1,5 | 8,1 | 107,8 |
| 3 G 1,5 | 8,8 | 131,9 |
| 4 G 1,5 | 9,4 | 156,7 |
| 5 G 1,5 | 10,2 | 186,5 |
| 6 G 1,5 | 11,2 | 222,6 |
| 7 G 1,5 | 11,2 | 232,2 |
| 8 G 1,5 | 12,6 | 285,5 |
| 9 G 1,5 | 13,6 | 330,1 |
| 10 G 1,5 | 14,2 | 359,4 |
| 12 G 1,5 | 14,6 | 395,1 |
| 14 G 1,5 | 15,3 | 439,8 |
| 16 G 1,5 | 16,3 | 496,5 |
| 18 G 1,5 | 17,1 | 551,3 |
| 19 G 1,5 | 17,1 | 560,9 |
| 20 G 1,5 | 17,9 | 604,3 |
| 24 G 1,5 | 20,1 | 753,3 |
| 2 x 2,5 | 9,3 | 146,3 |
| 3 G 2,5 | 9,7 | 173,5 |
| 4 G 2,5 | 10,5 | 212 |
| 5 G 2,5 | 11,6 | 257,8 |
| 6 G 2,5 | 12,6 | 302,6 |
| 7 G 2,5 | 12,6 | 318,6 |
| 8 G 2,5 | 14,5 | 402,1 |
| 9 G 2,5 | 15,4 | 453,7 |
| 10 G 2,5 | 16,3 | 502,6 |
| 12 G 2,5 | 16,7 | 557,3 |
| 14 G 2,5 | 17,5 | 622,5 |
| 16 G 2,5 | 18,6 | 706,6 |
| 18 G 2,5 | 19,5 | 781,4 |
| 19 G 2,5 | 19,5 | 797,4 |
| 2 x 4 | 10,4 | 193,1 |
| 3 G 4 | 11,1 | 241,1 |
| 4 G 4 | 12,1 | 295,8 |
| 5 G 4 | 13,3 | 362 |
| 6 G 4 | 14,4 | 427,2 |
| 7 G 4 | 14,4 | 453 |
| 8 G 4 | 16,6 | 566,9 |
| 9 G 4 | 17,7 | 639,9 |
| 10 G 4 | 18,6 | 710,2 |
| 12 G 4 | 19,2 | 788,5 |
| 2 x 6 | 12,1 | 270,7 |
| 3 G 6 | 12,8 | 331,3 |
| 4 G 6 | 14,1 | 414,7 |
| 5 G 6 | 15,4 | 501,8 |
| 6 G 6 | 16,9 | 603,4 |
| 2 x 10 | 14,3 | 399,5 |
| 3 G 10 | 15,1 | 496,1 |
| 4 G 10 | 16,7 | 628,6 |
| 5 G 10 | 18,5 | 773,3 |
| 2 x 16 | 17,0 | 587 |
| 3 G 16 | 18,3 | 749,3 |
| 4 G 16 | 20,0 | 938,9 |
