Description
TVPE S LSOH cable is a low smoke and halogen free (LSOH) cable with high performance in harsh environmental conditions. It is an ideal solution for those looking for fire safety and flexibility in the defense industry. It stands out with its ease of installation and long service life.

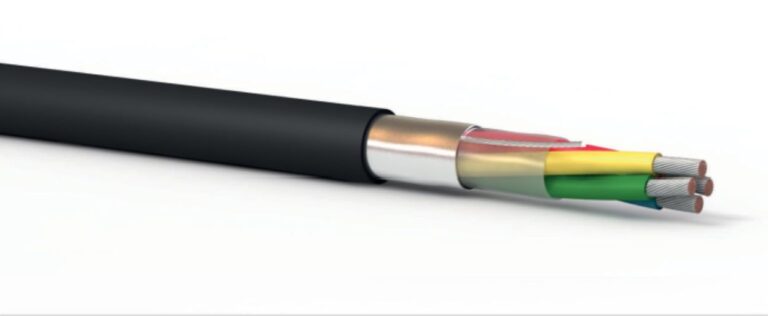

Cable Structure
| İletken | Kalaylı Tavlanmış Çok Telli Bakır İletkenler |
|---|---|
| İzolasyon | Düşük Duman Sıfır Halojen HFFR Bileşiği |
| Damar Renkleri | Gen. DEF-STAN 61-12 Bölüm 5'e göre renklendirilmiş (Teknik Bilgi Sayfasına bakınız) |
| Damar Burgusu | Optimum Burgulu Damar Katmanı |
| Ayırıcı Bant | Polyester Bant |
| Ekran | Alüminyum Polyester Bant ve Kalaylı Bakır Drenaj Teli |
| Dış Kılıf | Düşük Duman Sıfır Halojen HFFR Bileşiği |
| Kılıf Rengi | Siyah (RAL 9005) ve talep üzerine diğer renkler |
Technical Specifications
| Anma Gerilimi | 440 V |
|---|---|
| Test Gerilimi | 2000 V |
| Sıcaklık Aralığı | -20 ila +70 °C |
| Referans Standardı | Gen. DEF-STAN 61-12 Bölüm 5 |
| Min. Bükülme Yarıçapı | 12 x D mm |
| Alev Geciktirme | IEC/EN 60332-1-2 |
| Halojen İçeriği | IEC/EN 60754 1/2 |
| Duman Yayılımı | IEC/EN 61034 1/2 |
Technical Tables
| Ürün Kodu | Damar Sayısı x Kesit Alanı (n x mm²) | İzolasyon Çapı (± %5 mm) | Nominal Çap (± %5 mm) | Nominal Ağırlık (~ kg/km) |
|---|---|---|---|---|
| 7-2-2S | 2x0,22 | 1,2 | 3,5 | 16 |
| 7-2-3S | 3x0,22 | 1,2 | 3,6 | 19 |
| 7-2-4S | 4x0,22 | 1,2 | 3,9 | 23 |
| 7-2-5S | 5x0,22 | 1,2 | 4,5 | 30 |
| 7-2-6S | 6x0,22 | 1,2 | 4,8 | 35 |
| 7-2-8S | 8x0,22 | 1,2 | 5,1 | 45 |
| 7-2-12S | 12x0,22 | 1,2 | 6,2 | 56 |
| 7-2-18S | 18x0,22 | 1,2 | 7,4 | 82 |
| 7-2-25S | 25x0,22 | 1,2 | 8,9 | 109 |
| 16-2-2S | 2x0,50 | 1,85 | 5,5 | 40 |
| 16-2-4S | 4x0,50 | 1,85 | 6,7 | 65 |
| 16-2-6S | 6x0,50 | 1,85 | 7,8 | 92 |
| 16-2-8S | 8x0,50 | 1,85 | 8,3 | 118 |
| 16-2-12S | 12x0,50 | 1,85 | 9,9 | 144 |
| 16-2-18S | 18x0,50 | 1,85 | 11,5 | 203 |
| 16-2-2S | 2x0,75 | 2,05 | 6,3 | 52 |
| 24-2-4S | 4x0,75 | 2,05 | 7,1 | 76 |
| 24-2-6S | 6x0,75 | 2,05 | 8,3 | 109 |
| 24-2-8S | 8x0,75 | 2,05 | 8,8 | 140 |
| 24-2-12S | 12x0,75 | 2,05 | 10,7 | 177 |
| 24-2-18S | 18x0,75 | 2,05 | 12,4 | 252 |
