Description
TVPE C PVC cable is a reliable choice for high-density cabling and data transmission. The PVC coating protects the cable against external influences, while its flexible structure makes it easy to use even in tight spaces.

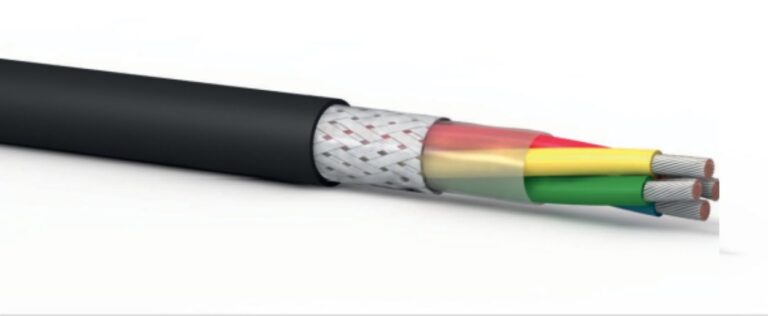

Cable Structure
| İletken | Kalaylı Tavlanmış Çok Telli Bakır İletkenler |
|---|---|
| İzolasyon | PVC Bileşiği |
| Damar Renkleri | Gen. DEF-STAN 61-12 Bölüm 5'e göre renklendirilmiş (Teknik Bilgi Sayfasına bakınız) |
| Damar Burgusu | Optimum Burgulu Damar Katmanı |
| Ayırıcı Bant | Polyester Bant |
| Ekran | Kalaylı Bakır Örgü |
| Dış Kılıf | PVC Bileşiği |
| Kılıf Rengi | Siyah (RAL 9005) ve talep üzerine diğer renkler |
Specifications
| Anma Gerilimi | 440 V |
|---|---|
| Test Gerilimi | 2000 V |
| Sıcaklık Aralığı | -20 ila +70 °C |
| Referans Standardı | Gen. DEF-STAN 61-12 Bölüm 5 |
| Min. Bükülme Yarıçapı | 10 x D mm |
| Alev Geciktirme | IEC/EN 60332-1-2 |
Technical Table
| Ürün Kodu | Damar Sayısı x Kesit Alanı (n x mm²) | İzolasyon Çapı (± %5 mm) | Nominal Çap (± %5 mm) | Nominal Ağırlık (~ kg/km) |
|---|---|---|---|---|
| 7-2-2C | 2x0,22 | 1,2 | 4,0 | 22 |
| 7-2-3C | 3x0,22 | 1,2 | 4,1 | 25 |
| 7-2-4C | 4x0,22 | 1,2 | 4,4 | 30 |
| 7-2-6C | 6x0,22 | 1,2 | 5,4 | 45 |
| 7-2-8C | 8x0,22 | 1,2 | 5,7 | 57 |
| 7-2-12C | 12x0,22 | 1,2 | 6,8 | 71 |
| 7-2-18C | 18x0,22 | 1,2 | 8,0 | 100 |
| 7-2-25C | 25x0,22 | 1,2 | 9,5 | 136 |
| 16-2-2C | 2x0,50 | 1,85 | 6,1 | 50 |
| 16-2-3C | 3x0,50 | 1,85 | 6,4 | 59 |
| 16-2-4C | 4x0,50 | 1,85 | 6,8 | 69 |
| 16-2-6C | 6x0,50 | 1,85 | 7,9 | 97 |
| 16-2-8C | 8x0,50 | 1,85 | 8,5 | 125 |
| 16-2-12C | 12x0,50 | 1,85 | 10,2 | 158 |
| 16-2-18C | 18x0,50 | 1,85 | 12,0 | 226 |
| 16-2-25C | 25x0,50 | 1,85 | 14,1 | 297 |
| 24-2-2C | 2x0,75 | 2,05 | 6,6 | 59 |
| 24-2-4C | 4x0,75 | 2,05 | 7,4 | 85 |
| 24-2-6C | 6x0,75 | 2,05 | 8,6 | 121 |
| 24-2-8C | 8x0,75 | 2,05 | 9,1 | 153 |
| 24-2-12C | 12x0,75 | 2,05 | 11,0 | 194 |
| 24-2-18C | 18x0,75 | 2,05 | 12,9 | 285 |
