Description

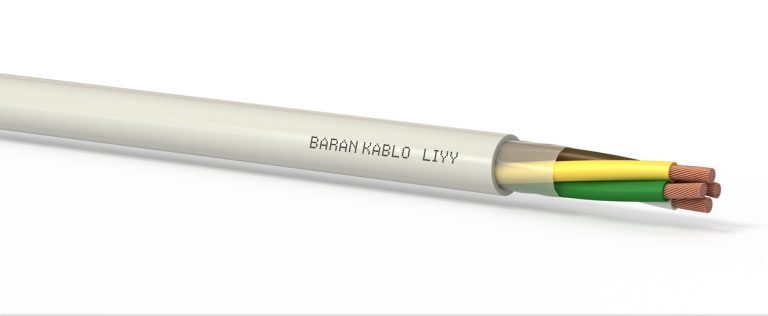

Baran Kablo’s LIYY Flexible Data Cable is ideal for use in panels within electronic control systems, communication technologies, and the machine industry. This cable is specifically designed for effective indoor applications and is perfect for sensitive applications that require data transmission and signal transfer.
The LIYY model offers ease of installation and setup due to its flexible design, which is particularly advantageous in confined spaces or applications with complex mounting requirements. Additionally, this type of cable is suitable for low-voltage applications, providing reliable and uninterrupted communication.
LIYY cables are manufactured for safe use indoors and deliver efficient data transmission between electronic devices. When deployed in technology-intensive areas such as control panels, communication networks, and industrial automation systems, this product demonstrates high performance and durability.
Baran Kablo’s LIYY series is an ideal choice for businesses seeking a cost-effective and high-quality solution that maintains signal integrity while supporting the efficient operation of systems.
Cable Structure
| Conductor | Flexible Stranded Annealed Copper (IEC/EN 60228, VDE 0295, Class 5) |
| Insulation | PVC (EN 50363-3, VDE 0207-363-3) |
| Core Stranding | In layers |
| Colours | Outer Sheath: Grey RAL7001 and other colours on request |
| Core Colours | Coloured acc. to DIN 47100 |
| Outer Sheath | PVC (EN 50290-2-22, EN 50363-4-1, VDE 0207-363-4-1) |
Technical Specifications
| Min. Bending Radius | Fixed: 4 x Cable Diameter, Flexible: 7,5 x Cable Diameter |
| Operating Voltage | 0.50 mm²..1.50 mm² 300 V / 500 V |
| Test Voltage | 2500 V |
| Temperature Range | Fixed: -30 °C ........+70 °C, Flexible: -5 °C ........+70 °C |
| Flame Retardancy | IEC 60332-1-2, VDE 0482-332-1-2 |
Technical Tables
| Damar Sayısı X Kesit (nxmm²) (Number of Veins X Section)(nxmm²) | Dış Çap mm (Outer Diameter mm) | Kablo Ağırlığı ≈ Kg/Km (Cable Weight ≈ Kg/Km) |
|---|---|---|
| 2 x 0,14 | 3,1 | 11 |
| 3 x 0,14 | 3,2 | 14 |
| 4 x 0,14 | 3,5 | 17 |
| 5 x 0,14 | 4,0 | 22 |
| 6 x 0,14 | 4,3 | 25 |
| 7 x 0,14 | 4,3 | 27 |
| 8 x 0,14 | 4,8 | 31 |
| 9 x 0,14 | 5,3 | 37 |
| 10 x 0,14 | 5,5 | 40 |
| 12 x 0,14 | 5,6 | 45 |
| 14 x 0,14 | 5,9 | 50 |
| 16 x 0,14 | 6,2 | 56 |
| 18 x 0,14 | 6,7 | 65 |
| 19 x 0,14 | 6,7 | 67 |
| 20 x 0,14 | 7,0 | 71 |
| 24 x 0,14 | 7,7 | 83 |
| 25 x 0,14 | 7,8 | 85 |
| 27 x 0,14 | 7,8 | 90 |
| 30 x 0,14 | 8,3 | 102 |
| 32 x 0,14 | 8,6 | 108 |
| 34 x 0,14 | 8,9 | 114 |
| 36 x 0,14 | 8,9 | 118 |
| 37 x 0,14 | 8,9 | 120 |
| 40 x 0,14 | 9,6 | 135 |
| 42 x 0,14 | 10,1 | 141 |
| 45 x 0,14 | 10,2 | 149 |
| 50 x 0,14 | 10,5 | 162 |
| 52 x 0,14 | 10,5 | 166 |
| 54 x 0,14 | 11,0 | 178 |
| 56 x 0,14 | 11,0 | 182 |
| 60 x 0,14 | 11,3 | 193 |
| 61 x 0,14 | 11,3 | 195 |
| 2 x 0,22 | 3,4 | 14 |
| 3 x 0,22 | 3,8 | 19 |
| 4 x 0,22 | 4,1 | 23 |
| 5 x 0,22 | 4,4 | 28 |
| 6 x 0,22 | 4,8 | 32 |
| 7 x 0,22 | 4,8 | 35 |
| 8 x 0,22 | 5,6 | 43 |
| 9 x 0,22 | 6,0 | 47 |
| 10 x 0,22 | 6,1 | 51 |
| 12 x 0,22 | 6,3 | 58 |
| 14 x 0,22 | 6,8 | 69 |
| 16 x 0,22 | 7,2 | 76 |
| 18 x 0,22 | 7,5 | 84 |
| 19 x 0,22 | 7,5 | 87 |
| 20 x 0,22 | 8,1 | 96 |
| 24 x 0,22 | 8,9 | 112 |
| 25 x 0,22 | 9,1 | 116 |
| 27 x 0,22 | 9,1 | 122 |
| 30 x 0,22 | 9,6 | 138 |
| 32 x 0,22 | 9,9 | 146 |
| 34 x 0,22 | 10,2 | 154 |
| 36 x 0,22 | 10,2 | 160 |
| 37 x 0,22 | 10,2 | 163 |
| 40 x 0,22 | 11,1 | 181 |
| 42 x 0,22 | 11,6 | 190 |
| 45 x 0,22 | 11,8 | 201 |
| 50 x 0,22 | 12,1 | 218 |
| 52 x 0,22 | 12,1 | 224 |
| 54 x 0,22 | 12,6 | 239 |
| 56 x 0,22 | 12,6 | 245 |
| 60 x 0,22 | 13,0 | 260 |
| 61 x 0,22 | 13,0 | 263 |
| 2 x 0,34 | 3,9 | 20 |
| 3 x 0,34 | 4,1 | 25 |
| 4 x 0,34 | 4,5 | 30 |
| 5 x 0,34 | 4,9 | 36 |
| 6 x 0,34 | 5,5 | 45 |
| 7 x 0,34 | 5,5 | 49 |
| 8 x 0,34 | 6,2 | 56 |
| 9 x 0,34 | 6,8 | 66 |
| 10 x 0,34 | 7,0 | 71 |
| 12 x 0,34 | 7,2 | 81 |
| 14 x 0,34 | 7,5 | 92 |
| 16 x 0,34 | 8,1 | 106 |
| 18 x 0,34 | 8,5 | 117 |
| 19 x 0,34 | 8,5 | 122 |
| 20 x 0,34 | 8,9 | 128 |
| 24 x 0,34 | 10,1 | 156 |
| 25 x 0,34 | 10,3 | 162 |
| 27 x 0,34 | 10,3 | 171 |
| 30 x 0,34 | 10,6 | 186 |
| 32 x 0,34 | 11,2 | 203 |
| 34 x 0,34 | 11,6 | 214 |
| 36 x 0,34 | 11,6 | 223 |
| 37 x 0,34 | 11,6 | 228 |
| 40 x 0,34 | 12,5 | 252 |
| 42 x 0,34 | 13,1 | 265 |
| 45 x 0,34 | 13,3 | 280 |
| 50 x 0,34 | 13,9 | 311 |
| 52 x 0,34 | 13,9 | 321 |
| 54 x 0,34 | 14,2 | 332 |
| 56 x 0,34 | 14,2 | 341 |
| 60 x 0,34 | 14,6 | 362 |
| 61 x 0,34 | 14,6 | 367 |
| 2 x 0,5 | 4,6 | 26 |
| 3 x 0,5 | 4,9 | 34 |
| 4 x 0,5 | 5,5 | 45 |
| 5 x 0,5 | 6,0 | 54 |
| 6 x 0,5 | 6,7 | 66 |
| 7 x 0,5 | 6,7 | 73 |
| 8 x 0,5 | 7,6 | 84 |
| 9 x 0,5 | 8,4 | 97 |
| 10 x 0,5 | 8,6 | 105 |
| 12 x 0,5 | 8,9 | 120 |
| 14 x 0,5 | 9,3 | 136 |
| 16 x 0,5 | 10,0 | 157 |
| 18 x 0,5 | 10,5 | 174 |
| 19 x 0,5 | 10,5 | 181 |
| 20 x 0,5 | 11,2 | 196 |
| 24 x 0,5 | 12,6 | 236 |
| 25 x 0,5 | 12,8 | 245 |
| 27 x 0,5 | 12,8 | 259 |
| 30 x 0,5 | 13,3 | 282 |
| 32 x 0,5 | 13,9 | 306 |
| 34 x 0,5 | 14,4 | 323 |
| 36 x 0,5 | 14,4 | 337 |
| 37 x 0,5 | 14,4 | 344 |
| 40 x 0,5 | 15,6 | 379 |
| 42 x 0,5 | 16,3 | 398 |
| 45 x 0,5 | 16,8 | 429 |
| 50 x 0,5 | 17,2 | 467 |
| 52 x 0,5 | 17,2 | 481 |
| 54 x 0,5 | 17,7 | 499 |
| 56 x 0,5 | 17,7 | 513 |
| 60 x 0,5 | 18,4 | 554 |
| 61 x 0,5 | 18,4 | 561 |
| 2 x 0,75 | 5,2 | 35 |
| 3 x 0,75 | 5,5 | 46 |
| 4 x 0,75 | 6,0 | 57 |
| 5 x 0,75 | 6,7 | 72 |
| 6 x 0,75 | 7,3 | 84 |
| 7 x 0,75 | 7,3 | 94 |
| 8 x 0,75 | 8,5 | 112 |
| 9 x 0,75 | 9,1 | 124 |
| 10 x 0,75 | 9,6 | 139 |
| 12 x 0,75 | 9,9 | 160 |
| 14 x 0,75 | 10,4 | 182 |
| 16 x 0,75 | 11,1 | 209 |
| 18 x 0,75 | 11,7 | 231 |
| 19 x 0,75 | 11,7 | 241 |
| 20 x 0,75 | 12,4 | 260 |
| 24 x 0,75 | 13,9 | 313 |
| 25 x 0,75 | 14,2 | 324 |
| 27 x 0,75 | 14,2 | 343 |
| 30 x 0,75 | 14,7 | 375 |
| 32 x 0,75 | 15,5 | 405 |
| 34 x 0,75 | 16,0 | 429 |
| 36 x 0,75 | 16,0 | 448 |
| 37 x 0,75 | 16,0 | 457 |
| 40 x 0,75 | 17,3 | 502 |
| 42 x 0,75 | 18,3 | 536 |
| 45 x 0,75 | 18,6 | 567 |
| 50 x 0,75 | 19,1 | 619 |
| 52 x 0,75 | 19,1 | 638 |
| 54 x 0,75 | 19,8 | 671 |
| 56 x 0,75 | 19,8 | 690 |
| 60 x 0,75 | 20,4 | 733 |
| 61 x 0,75 | 20,4 | 743 |
| 2 x 1 | 5,6 | 42 |
| 3 x 1 | 5,9 | 55 |
| 4 x 1 | 6,6 | 72 |
| 5 x 1 | 7,2 | 87 |
| 6 x 1 | 7,8 | 101 |
| 7 x 1 | 7,8 | 113 |
| 8 x 1 | 9,1 | 135 |
| 9 x 1 | 10,0 | 155 |
| 10 x 1 | 10,3 | 168 |
| 12 x 1 | 10,6 | 194 |
| 14 x 1 | 11,3 | 226 |
| 16 x 1 | 11,9 | 254 |
| 18 x 1 | 12,7 | 288 |
| 19 x 1 | 12,7 | 300 |
| 20 x 1 | 13,3 | 316 |
| 24 x 1 | 14,9 | 380 |
| 25 x 1 | 15,5 | 402 |
| 27 x 1 | 15,5 | 426 |
| 30 x 1 | 16,0 | 466 |
| 32 x 1 | 16,8 | 503 |
| 34 x 1 | 17,4 | 531 |
| 36 x 1 | 17,4 | 555 |
| 37 x 1 | 17,4 | 568 |
| 40 x 1 | 18,7 | 622 |
| 42 x 1 | 19,8 | 663 |
| 45 x 1 | 20,2 | 702 |
| 50 x 1 | 20,7 | 767 |
| 52 x 1 | 20,7 | 791 |
| 54 x 1 | 21,5 | 831 |
| 56 x 1 | 21,5 | 855 |
| 60 x 1 | 22,1 | 909 |
| 61 x 1 | 22,1 | 921 |
| 2 x 1,5 | 6,6 | 59 |
| 3 x 1,5 | 7,0 | 78 |
| 4 x 1,5 | 7,7 | 98 |
| 5 x 1,5 | 8,6 | 123 |
| 6 x 1,5 | 9,5 | 148 |
| 7 x 1,5 | 9,5 | 166 |
| 8 x 1,5 | 11,1 | 196 |
| 9 x 1,5 | 11,9 | 217 |
| 10 x 1,5 | 12,4 | 243 |
| 12 x 1,5 | 12,8 | 280 |
| 14 x 1,5 | 13,4 | 319 |
| 16 x 1,5 | 14,4 | 365 |
| 18 x 1,5 | 15,1 | 405 |
| 19 x 1,5 | 15,1 | 422 |
| 20 x 1,5 | 16,1 | 453 |
| 24 x 1,5 | 18,0 | 544 |
| 25 x 1,5 | 18,6 | 573 |
| 27 x 1,5 | 18,6 | 608 |
| 30 x 1,5 | 19,2 | 666 |
| 32 x 1,5 | 20,1 | 716 |
| 34 x 1,5 | 20,9 | 758 |
| 36 x 1,5 | 20,9 | 792 |
| 37 x 1,5 | 20,9 | 810 |
| 2 x 2,5 | 7,5 | 81 |
| 3 x 2,5 | 8,2 | 114 |
| 4 x 2,5 | 8,9 | 144 |
| 5 x 2,5 | 10,0 | 180 |
| 6 x 2,5 | 11,0 | 217 |
| 7 x 2,5 | 11,0 | 243 |
| 8 x 2,5 | 12,8 | 286 |
| 9 x 2,5 | 13,9 | 325 |
| 10 x 2,5 | 14,3 | 354 |
| 12 x 2,5 | 14,8 | 411 |
| 14 x 2,5 | 15,7 | 477 |
| 16 x 2,5 | 16,8 | 545 |
| 18 x 2,5 | 17,7 | 605 |
| 19 x 2,5 | 17,7 | 632 |
| 20 x 2,5 | 18,7 | 675 |
