Description
LIYC11Y PVC / PUR Data Cable is an ideal solution for modern industrial environments. This cable is designed for use in electrical equipment, electronic control systems, and automation technologies. It is also preferred in sectors such as heavy machinery and the chemical industry. Thanks to its tinned copper wire screen, LIYC11Y provides excellent protection against high-frequency interference. This feature is particularly important for sensitive applications that require high levels of interference suppression. It can be used in wet, dry, or humid environments and even in the most challenging outdoor conditions. Exhibiting high resistance to oil, ozone, and UV rays, this cable offers a long service life and reliable performance. LIYC11Y PVC / PUR Data Cable guarantees high-quality and efficient electrical transmission in any demanding environment.

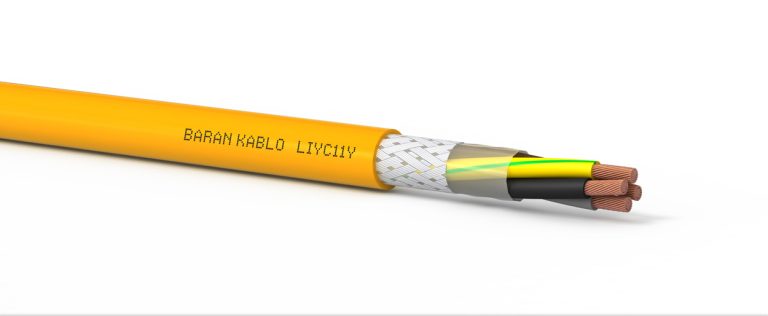

Cable Structure
| Conductor | Flexible Stranded Annealed Copper (IEC/EN 60228, VDE 0295, Class 5) |
| Insulation | PVC (EN 50363-3, VDE 0207-363-3) |
| Core Stranding | In layers |
| Outer Sheath Color | Orange RAL 2003 and other colours on request |
| Vein Colors | Coloured cores according to VDE 0293 |
| Outer Sheath | PUR (EN 50363-10-2) |
| Wrapping | PETP foil |
| Screen | Tinned Copper Wire Mesh |
Technical Specifications
| Min. Bending Radius | Fixed: 8 x Cable Diameter, Flexible: 15 x Cable Diameter |
| Operating Voltage | 300 V / 500 V |
| Test Voltage | 0,14-0,22 mm² 800 V; 0,22–1,00 mm² 1200 V; 1.5-2.5 mm² 2500 V |
| Temperature Range | Fixed: -30 °C ........+70 °C, Flexible: -5 °C ........+70 °C |
| Flame Retardancy | IEC/EN 60332-1 |
| Oil Resistance | EN 50363-10-2 |
Technical Tables
| No. of cores x cross section (n x mm²) | Outer-ø (± 5% mm) | Cable weight (≈ kg/km) |
|---|---|---|
| 2x0,5 | 4,8 | 19 |
| 3x0,5 | 5 | 26 |
| 4x0,5 | 5,5 | 33 |
| 5x0,5 | 6,1 | 41 |
| 6x0,5 | 6,6 | 49 |
| 7x0,5 | 6,6 | 56 |
| 8x0,5 | 7,6 | 64 |
| 9x0,5 | 8,1 | 72 |
| 10x0,5 | 8,7 | 79 |
| 12x0,5 | 9 | 93 |
| 14x0,5 | 9,4 | 108 |
| 16x0,5 | 9,9 | 122 |
| 18x0,5 | 10,4 | 137 |
| 19x0,5 | 10,4 | 144 |
| 20x0,5 | 11,1 | 152 |
| 24x0,5 | 12,5 | 182 |
| 25x0,5 | 12,7 | 189 |
| 27x0,5 | 12,7 | 203 |
| 30x0,5 | 13,2 | 224 |
| 32x0,5 | 13,9 | 239 |
| 34x0,5 | 14,4 | 253 |
| 36x0,5 | 14,4 | 267 |
| 37x0,5 | 14,4 | 274 |
| 40x0,5 | 15,3 | 298 |
| 42x0,5 | 16,2 | 312 |
| 45x0,5 | 16,5 | 333 |
| 50x0,5 | 16,9 | 369 |
| 52x0,5 | 16,9 | 383 |
| 54x0,5 | 17,4 | 397 |
| 56x0,5 | 17,4 | 411 |
| 2x0,75 | 5,2 | 24 |
| 3x0,75 | 5,5 | 34 |
| 4x0,75 | 6,1 | 44 |
| 5x0,75 | 6,7 | 55 |
| 6x0,75 | 7,2 | 65 |
| 7x0,75 | 7,2 | 74 |
| 8x0,75 | 8,5 | 86 |
| 9x0,75 | 9,1 | 96 |
| 10x0,75 | 9,5 | 106 |
| 12x0,75 | 9,8 | 126 |
| 14x0,75 | 10,3 | 145 |
| 16x0,75 | 10,8 | 165 |
| 18x0,75 | 11,6 | 185 |
| 19x0,75 | 11,6 | 194 |
| 20x0,75 | 12,2 | 206 |
| 24x0,75 | 13,9 | 246 |
| 25x0,75 | 14,2 | 256 |
| 27x0,75 | 14,2 | 275 |
| 30x0,75 | 14,7 | 304 |
| 32x0,75 | 15,2 | 324 |
| 34x0,75 | 15,8 | 343 |
| 36x0,75 | 15,8 | 363 |
| 37x0,75 | 15,8 | 372 |
| 40x0,75 | 17 | 404 |
| 2x1 | 5,5 | 30 |
| 3x1 | 5,8 | 42 |
| 4x1 | 6,5 | 55 |
| 5x1 | 7,1 | 68 |
| 6x1 | 7,7 | 80 |
| 7x1 | 7,7 | 93 |
| 8x1 | 9 | 107 |
| 9x1 | 9,7 | 120 |
| 10x1 | 10,2 | 132 |
| 12x1 | 10,5 | 157 |
| 14x1 | 11,2 | 182 |
| 16x1 | 11,8 | 207 |
| 18x1 | 12,4 | 231 |
| 19x1 | 12,4 | 243 |
| 20x1 | 13 | 258 |
| 24x1 | 14,8 | 308 |
| 25x1 | 15,2 | 320 |
| 27x1 | 15,2 | 345 |
| 30x1 | 15,7 | 382 |
| 32x1 | 16,5 | 406 |
| 34x1 | 17,1 | 431 |
| 36x1 | 17,1 | 455 |
| 37x1 | 17,1 | 467 |
| 2x1,5 | 6,6 | 42 |
| 3x1,5 | 6,9 | 59 |
| 4x1,5 | 7,6 | 78 |
| 5x1,5 | 8,5 | 96 |
| 6x1,5 | 9,2 | 115 |
| 7x1,5 | 9,2 | 132 |
| 8x1,5 | 10,6 | 153 |
| 9x1,5 | 11,6 | 171 |
| 10x1,5 | 12,1 | 189 |
| 12x1,5 | 12,5 | 225 |
| 14x1,5 | 13,1 | 260 |
| 16x1,5 | 14,1 | 296 |
| 18x1,5 | 14,8 | 332 |
| 19x1,5 | 14,8 | 349 |
| 20x1,5 | 15,6 | 371 |
| 24x1,5 | 17,7 | 442 |
| 2x2,5 | 7,4 | 61 |
| 3x2,5 | 7,9 | 89 |
| 4x2,5 | 8,8 | 117 |
| 5x2,5 | 9,7 | 144 |
| 6x2,5 | 10,5 | 172 |
| 7x2,5 | 10,5 | 199 |
| 8x2,5 | 12,3 | 231 |
| 9x2,5 | 13,4 | 258 |
| 10x2,5 | 14 | 286 |
| 12x2,5 | 14,5 | 340 |
| 14x2,5 | 15,2 | 395 |
| 16x2,5 | 16,3 | 450 |
| 18x2,5 | 17,2 | 504 |
| 19x2,5 | 17,2 | 531 |
| 2x4 | 8,7 | 91 |
| 3x4 | 9,2 | 132 |
| 4x4 | 10,1 | 175 |
| 5x4 | 11,3 | 217 |
| 6x4 | 12,3 | 259 |
| 7x4 | 12,3 | 301 |
| 8x4 | 14,4 | 348 |
| 9x4 | 15,4 | 390 |
| 10x4 | 16,3 | 432 |
| 12x4 | 16,9 | 515 |
| 2x6 | 10,1 | 132 |
| 3x6 | 11 | 193 |
| 4x6 | 12 | 255 |
| 5x6 | 13,4 | 318 |
| 6x6 | 14,7 | 380 |
| 2x10 | 12,2 | 212 |
| 3x10 | 13 | 313 |
| 4x10 | 14,5 | 414 |
| 5x10 | 16,1 | 516 |
| 2x16 | 14,8 | 327 |
| 3x16 | 16 | 485 |
| 4x16 | 17,6 | 643 |
