Description

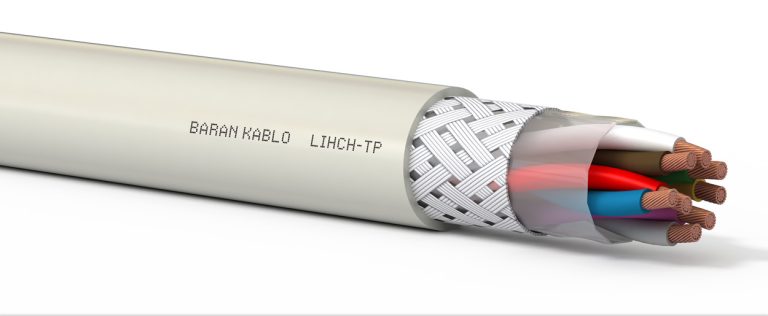

Baran Kablo’s LIHCH-TP Halogen-Free and Shielded Matched Data Cable is specially designed for use in electronic control systems, communication technologies, and switchgear panels. This cable is ideal for indoor signal transmission and is equipped with excellent Electromagnetic Compatibility (EMC) features.
The LIHCH-TP model is reinforced with an HFFR (Flame Retardant and Self-Extinguishing) compound and features a halogen-free construction. This property prevents the spread of flames and produces very little smoke during a fire, thereby enhancing safety during emergencies. Its matched and shielded design ensures that each signal pair is protected from electromagnetic interference, preserving data integrity and minimizing signal loss.
Ideal for technology-intensive environments and applications with high safety requirements, the LIHCH-TP cable delivers reliable and uninterrupted performance in electronic control panels, communication networks, and industrial automation systems, thereby supporting the efficient operation of complex systems.
Cable Structure
| Conductor | Flexible Stranded Annealed Copper (IEC/EN 60228, VDE 0295, Class 5) |
| Insulation | HFFR compound (EN 50290-2-26, VDE 0207-363-7) |
| Core Stranding | Cores twisted to pairs, pairs is stranded in layers |
| Colours | Outer Sheath: Grey RAL7001 and other colours on request Core Colours: Coloured acc. to DIN 47100 |
| Outer Sheath | HFFR compound (EN 50290-2-27, VDE 0207-363-7) |
| Wrapping | PETP foil |
| Screen | Tinned Copper Wire Braid |
Technical Specifications
| Min. Bending Radius | Fixed: 5 x Cable Diameter, Flexible: 10 x Cable Diameter |
| Operating Voltage | 0.50 mm²..1.50 mm² 300 V / 500 V |
| Test Voltage | 2500 V |
| Temperature Range | Fixed: -30 °C ........+70 °C, Flexible: -5 °C ........+70 °C |
| Flame Retardancy | IEC 60332-1-2, VDE 0482-332-1-2 |
| Smoke Density | IEC 61034-1&2 |
| Halogen Free | DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1 |
Technical Tables
| Damar Sayısı X Kesit (nxmm²) (Number of Veins X Section)(nxmm²) | Dış Çap mm (Outer Diameter mm) | Kablo Ağırlığı ≈ Kg/Km (Cable Weight ≈ Kg/Km) |
|---|---|---|
| 1x2x0,14 | 3,8 | 18 |
| 2x2x0,14 | 5,3 | 29 |
| 3x2x0,14 | 5,5 | 33 |
| 4x2x0,14 | 6,0 | 38 |
| 5x2x0,14 | 6,6 | 46 |
| 6x2x0,14 | 7,1 | 53 |
| 7x2x0,14 | 7,1 | 55 |
| 8x2x0,14 | 8,2 | 66 |
| 9x2x0,14 | 8,7 | 73 |
| 10x2x0,14 | 9,0 | 77 |
| 12x2x0,14 | 9,2 | 83 |
| 14x2x0,14 | 9,9 | 94 |
| 16x2x0,14 | 10,3 | 104 |
| 18x2x0,14 | 11,0 | 117 |
| 19x2x0,14 | 11,0 | 120 |
| 20x2x0,14 | 11,5 | 125 |
| 24x2x0,14 | 12,9 | 150 |
| 25x2x0,14 | 13,1 | 155 |
| 27x2x0,14 | 13,1 | 160 |
| 30x2x0,14 | 13,5 | 170 |
| 32x2x0,14 | 14,2 | 184 |
| 34x2x0,14 | 14,7 | 195 |
| 36x2x0,14 | 14,7 | 199 |
| 37x2x0,14 | 14,7 | 202 |
| 40x2x0,14 | 15,8 | 223 |
| 42x2x0,14 | 16,5 | 234 |
| 45x2x0,14 | 17,0 | 254 |
| 50x2x0,14 | 17,4 | 269 |
| 52x2x0,14 | 17,4 | 274 |
| 54x2x0,14 | 17,9 | 281 |
| 56x2x0,14 | 17,9 | 286 |
| 1x2x0,22 | 4,2 | 20 |
| 2x2x0,22 | 5,8 | 35 |
| 3x2x0,22 | 6,1 | 39 |
| 4x2x0,22 | 6,8 | 50 |
| 5x2x0,22 | 7,4 | 56 |
| 6x2x0,22 | 8,2 | 66 |
| 7x2x0,22 | 8,2 | 69 |
| 8x2x0,22 | 9,2 | 81 |
| 9x2x0,22 | 10,0 | 92 |
| 10x2x0,22 | 10,3 | 99 |
| 12x2x0,22 | 10,6 | 105 |
| 14x2x0,22 | 11,3 | 122 |
| 16x2x0,22 | 11,8 | 132 |
| 18x2x0,22 | 12,6 | 150 |
| 19x2x0,22 | 12,6 | 153 |
| 20x2x0,22 | 13,2 | 162 |
| 24x2x0,22 | 14,7 | 193 |
| 25x2x0,22 | 15,0 | 198 |
| 27x2x0,22 | 15,0 | 205 |
| 30x2x0,22 | 15,7 | 226 |
| 32x2x0,22 | 16,3 | 237 |
| 34x2x0,22 | 17,0 | 259 |
| 36x2x0,22 | 17,0 | 265 |
| 37x2x0,22 | 17,0 | 268 |
| 40x2x0,22 | 18,3 | 295 |
| 42x2x0,22 | 19,1 | 312 |
| 45x2x0,22 | 19,4 | 325 |
| 1x2x0,25 | 4,3 | 21 |
| 2x2x0,25 | 6,1 | 37 |
| 3x2x0,25 | 6,4 | 42 |
| 4x2x0,25 | 7,1 | 54 |
| 5x2x0,25 | 7,7 | 60 |
| 6x2x0,25 | 8,5 | 72 |
| 7x2x0,25 | 8,5 | 75 |
| 8x2x0,25 | 9,8 | 92 |
| 9x2x0,25 | 10,4 | 101 |
| 10x2x0,25 | 10,7 | 107 |
| 12x2x0,25 | 11,2 | 122 |
| 14x2x0,25 | 11,8 | 133 |
| 16x2x0,25 | 12,5 | 152 |
| 18x2x0,25 | 13,1 | 165 |
| 19x2x0,25 | 13,1 | 169 |
| 20x2x0,25 | 14,0 | 184 |
| 24x2x0,25 | 15,6 | 219 |
| 25x2x0,25 | 15,9 | 225 |
| 27x2x0,25 | 15,9 | 233 |
| 30x2x0,25 | 16,4 | 248 |
| 32x2x0,25 | 17,2 | 272 |
| 34x2x0,25 | 17,8 | 283 |
| 36x2x0,25 | 17,8 | 291 |
| 37x2x0,25 | 17,8 | 294 |
| 40x2x0,25 | 19,1 | 328 |
| 1x2x0,34 | 4,5 | 23 |
| 2x2x0,34 | 6,4 | 40 |
| 3x2x0,34 | 6,9 | 52 |
| 4x2x0,34 | 7,5 | 59 |
| 5x2x0,34 | 8,3 | 72 |
| 6x2x0,34 | 9,0 | 82 |
| 7x2x0,34 | 9,0 | 86 |
| 8x2x0,34 | 10,4 | 104 |
| 9x2x0,34 | 11,2 | 119 |
| 10x2x0,34 | 11,5 | 126 |
| 12x2x0,34 | 11,9 | 137 |
| 14x2x0,34 | 12,7 | 158 |
| 16x2x0,34 | 13,3 | 173 |
| 18x2x0,34 | 14,1 | 194 |
| 19x2x0,34 | 14,1 | 198 |
| 20x2x0,34 | 14,8 | 210 |
| 24x2x0,34 | 16,5 | 248 |
| 25x2x0,34 | 17,1 | 267 |
| 27x2x0,34 | 17,1 | 276 |
| 30x2x0,34 | 17,6 | 294 |
| 32x2x0,34 | 18,4 | 318 |
| 34x2x0,34 | 19,1 | 336 |
| 36x2x0,34 | 19,1 | 345 |
| 37x2x0,34 | 19,1 | 349 |
| 1x2x0,5 | 5,4 | 32 |
| 2x2x0,5 | 7,7 | 56 |
| 3x2x0,5 | 8,4 | 70 |
| 4x2x0,5 | 9,1 | 83 |
| 5x2x0,5 | 10,1 | 99 |
| 6x2x0,5 | 11,1 | 119 |
| 7x2x0,5 | 11,1 | 126 |
| 8x2x0,5 | 12,8 | 151 |
| 9x2x0,5 | 13,9 | 172 |
| 10x2x0,5 | 14,2 | 182 |
| 12x2x0,5 | 14,7 | 201 |
| 14x2x0,5 | 15,6 | 228 |
| 16x2x0,5 | 16,4 | 249 |
| 18x2x0,5 | 17,4 | 281 |
| 19x2x0,5 | 17,4 | 288 |
| 20x2x0,5 | 18,4 | 311 |
| 1x2x0,75 | 5,8 | 38 |
| 2x2x0,75 | 8,6 | 69 |
| 3x2x0,75 | 9,1 | 83 |
| 4x2x0,75 | 10,1 | 102 |
| 5x2x0,75 | 11,1 | 125 |
| 6x2x0,75 | 12,1 | 143 |
| 7x2x0,75 | 12,1 | 152 |
| 8x2x0,75 | 14,2 | 188 |
| 9x2x0,75 | 15,3 | 215 |
| 10x2x0,75 | 15,7 | 228 |
| 12x2x0,75 | 16,2 | 251 |
| 14x2x0,75 | 17,2 | 288 |
| 16x2x0,75 | 18,3 | 323 |
| 18x2x0,75 | 19,2 | 354 |
| 19x2x0,75 | 19,2 | 363 |
| 1x2x1 | 6,1 | 42 |
| 2x2x1 | 9,1 | 79 |
| 3x2x1 | 9,8 | 99 |
| 4x2x1 | 10,7 | 119 |
| 5x2x1 | 11,9 | 143 |
| 6x2x1 | 13,1 | 171 |
| 7x2x1 | 13,1 | 183 |
| 8x2x1 | 15,3 | 226 |
| 9x2x1 | 16,4 | 246 |
| 10x2x1 | 17,0 | 274 |
| 12x2x1 | 17,6 | 301 |
| 14x2x1 | 18,6 | 345 |
| 16x2x1 | 19,8 | 388 |
| 1x2x1,5 | 7,2 | 57 |
| 2x2x1,5 | 11,0 | 111 |
| 3x2x1,5 | 11,6 | 133 |
| 4x2x1,5 | 12,9 | 165 |
| 5x2x1,5 | 14,2 | 199 |
| 6x2x1,5 | 15,6 | 236 |
| 7x2x1,5 | 15,6 | 253 |
| 8x2x1,5 | 18,3 | 309 |
| 9x2x1,5 | 19,8 | 352 |
| 1x2x2,5 | 8,3 | 75 |
| 2x2x2,5 | 12,6 | 147 |
| 3x2x2,5 | 13,3 | 181 |
| 4x2x2,5 | 14,8 | 226 |
| 5x2x2,5 | 16,3 | 271 |
| 6x2x2,5 | 18,0 | 321 |
| 7x2x2,5 | 18,0 | 348 |
